S是S14还是S41?

录入:edatop.com     点击:

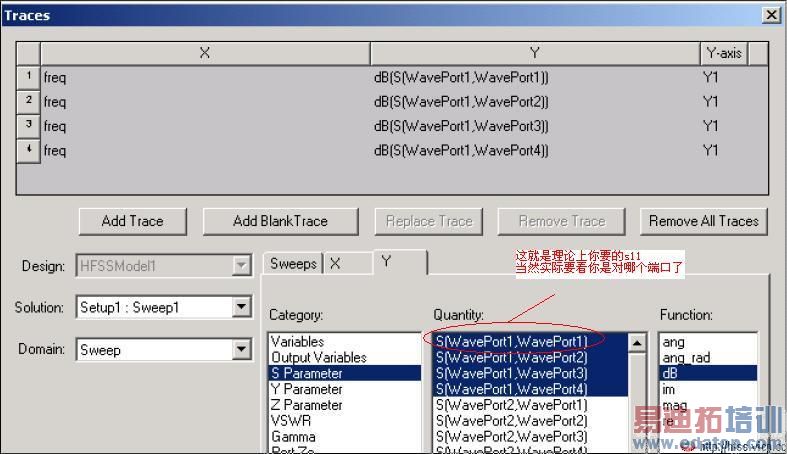

在matrix data的表中,p4:1代表S41,但在create report中的S[WavePort1,WavePort4]是代表S14还是S41,请高手指点下,谢谢




S14。。



14,前面是进入的端口
后面是出来的端口



恩,楼上正确,可参考任一本微波教材。



那么p4:1代表S41,在这个表达式中4代表出来的端口,1代表进去的端口了,对吧
看来表达方式还不一样。



应该是S14



实在无法确定的话就自己仿一个比较简单的,就知道答案了



S[WavePort1,WavePort4]
是S14,1是响应端口,4是激励端口。是对应的



Sij代表的意思是能量从j口注入,在i口测得的能量,



Sij其实就是能量从j端口激励传输到i端口的发射系数,对吧
