本征模求解中，mode具体怎么解释？

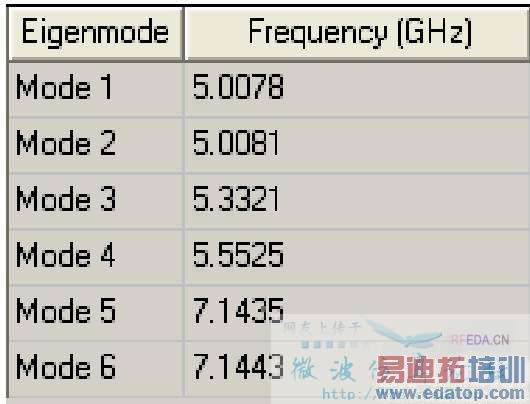

mode对应的是谐振腔的谐振模式，如：TE101，你可以通过显示谐振腔mode n的电场和磁场矢量来观察mode n对应的是哪个模式，事实上对于矩形谐振腔，你可以先通过已有的解析公式计算出可能存在的模式和谐振频率，再对照HFSS的仿真结果，这样收获最大

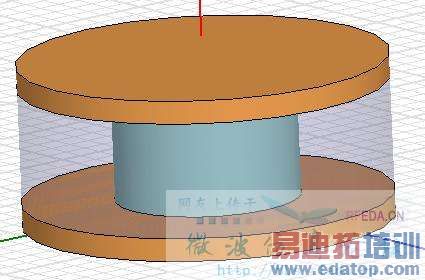

我做的是圆柱的。上下两块金属板短路，不知道我的画法对不对？因为实际中不是封闭的腔体



有实验条件的话自己做一下就知道对与否了，或者上网搜一下文献，这种方法常用来测介电常数，第一个模是HE111，第二个是TE011



楼上真是达人，我的确是在做介电常数的测量。我有实验数据。对不上。



怎么根据电场和磁场的矢量来观察是哪种模啊？



你是测量常温下的介电常数还是高温下的？



我测量的是常温下的



你测的数据是TE011的吗？如果是的话，介电常数的结果应该比较准确，你重新仿一下，结果应该不会差很多



是要测TE011，结果还算满意了
