HFSS仿真的E型贴片天线的相关问题
录入：edatop.com 点击：

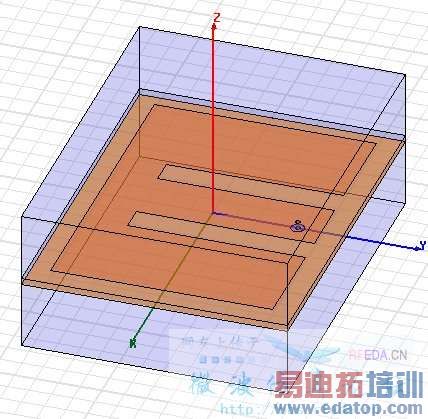

最近仿了一个中心频率在2.4HGz的E型贴片天线,但是仿出来的S参数比实际值要大许多,(实际值是-15dB而我仿出来是-3dB),还有就是天线的增益在扫频的范围内都是负的,请问各位高手毛病是出在那里了?是不是因为端口阻抗不匹配造成的啊? 谢谢!
仔细看一下阻抗参数
应该是阻抗不匹配造成的，楼主微带馈电部分仔细计算过吗？怀疑你没有计算
楼主的模型自己检查下，馈电的位置，以及空气腔的设置是否有问题！
你和实际模型比，实际模型是不是经过某些调试才有的？

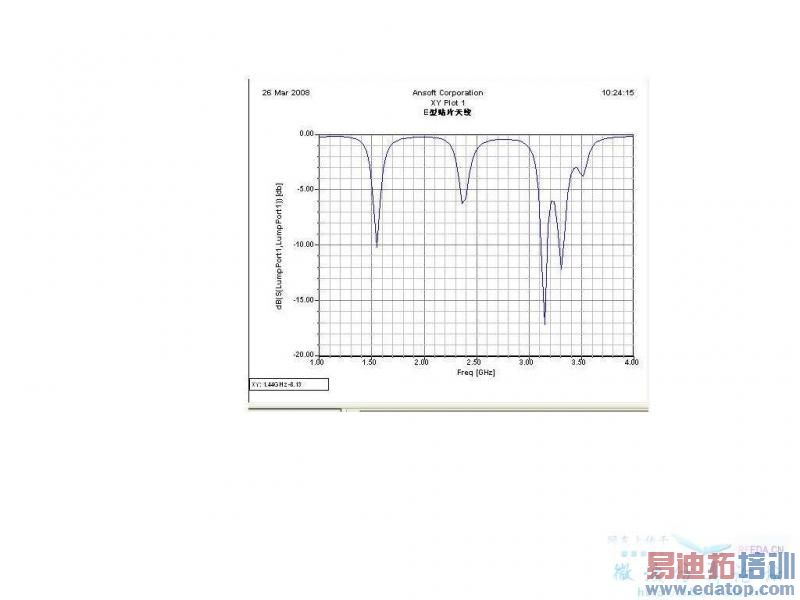

很感谢各位高人给我提的建议,通过我的一些适当修改,到是出现了两个谐振频率,但是在这两个谐振频率之间的频带内S参数怎么会那么大呢,几乎接近于零了.我对地面和贴片设的都是Perfect E边界. 我也对两个槽的长和宽进行过优化,结果还是不行.这个模型是哈工大出版的<<超宽带天线理论与技术>>里面P532的一个原型.有兴趣的可以仿真一下,大家共同找找毛病.
