Solution Data里的Matrix图表表示什么意思呢?附图

录入:edatop.com     点击:

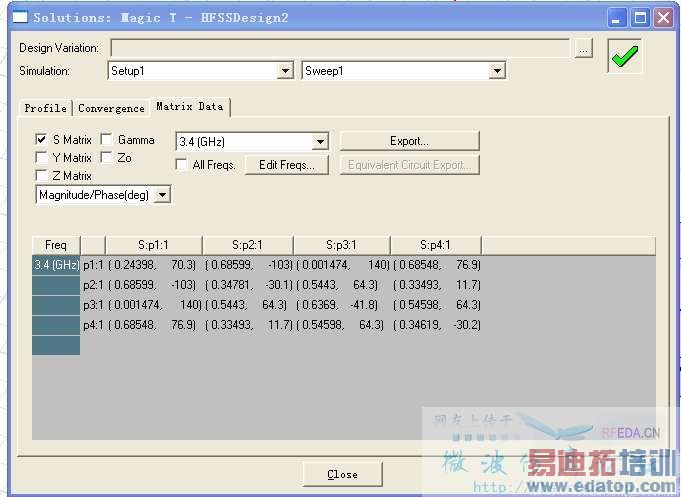

第一个图是我做的魔T例子的Matrix图表

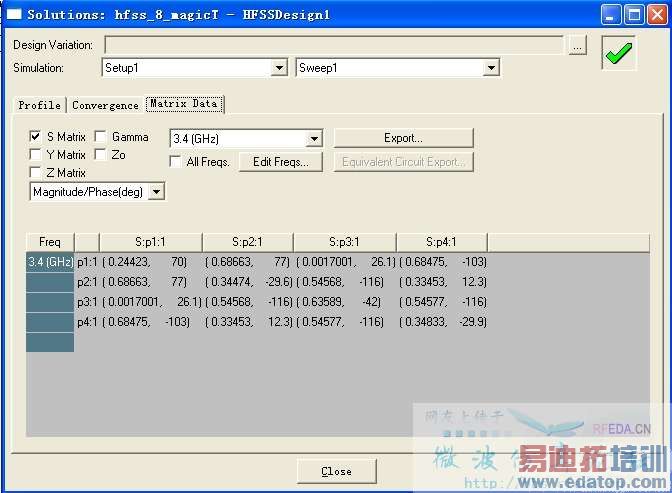

第二个图是用论坛里FULL Book全模型帖子里的魔T的Matrix图表
两个表格差别挺大,比如S:p1:1等这些参量代表什么意思, 怎么区别仿真的好坏呢,希望高手给予解答一下







这个属于多端口多模问题,比较复杂,p就是port端口,p1:1就是1端口第1个模式,你这个好像只有主模,比较复杂,高手指点一下啊



从S参数可看出,能量从1端口进,2和4端口出,3端口发射很大,近似全反射



3端口是发射还是反射?



请问S:p1:1对应的四行分别代表什么?




这就是个S参数矩阵,单位显示是幅度-相位。所以只要看括号里前面那个数就行了,整个矩阵分别有代表反射,传输,隔离等参数.



S11 S21 S31 S41



3端口是反射,字打错了,还有,metal-gear说的都是对的,括号里面前面是幅度,后面是相位,整个S矩阵一般只看幅度的



幅度之间有什么对应关系呢。怎么看出是能量从1端口进,2和4端口出,3端口反射大来呢?



就从s11 s21 s31 s41看出来的,它们分别代表信号从1端口入,从1、2、3、4端口出时的散射。s11看出1端口的反射很小,信号从1端口进;s31近似为0,表明几乎没有信号从3端口传出;s21、s41为0.7,表示信号从这两个端口输出。不知道是否正确。

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的HFSS视频培训教程
