这个图该怎么看哈?

录入:edatop.com     点击:

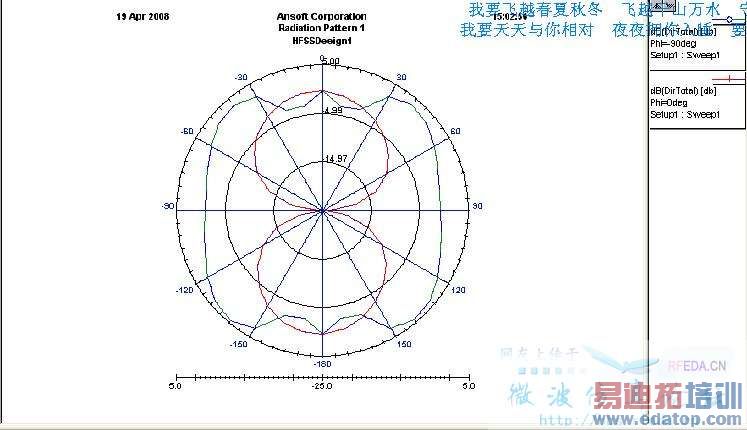

这个图该怎么看哈?



天线辐射图,分布是E面的和H面的



里面两条线,分别是phi=0和phi=90°的时候的平面上随theta变化时电场强度的变化情况



方向圖,
0,90度的截面方向圖.



楼上几位都是正解......



怎么看出来的是0和90°,还有theta,具体点说说吧,谢谢



顶五楼的问题!!说说吧!



右上角的表不是说明了一个是phi=0,一个是phi=90吗?这就代表这两个曲线是在phi等于这两个值的时候改变theta画出来的啊。



那怎么看出来那个曲线是E面哪个曲线是H面的那?谢谢



e面和h面由你的天线摆放决定的,自己判断,看图是看不出的,电场矢量处于的平面称为e面,磁场矢量处于的平面叫h面
