HFSS仿真端口激励(port)的设置问题

1可以,但要加个良导体的cap.
2只要设置正确,两者没什么区别.

良导体的cap
是什么东西？怎么设置？能贴个具体的图上来吗？

就是盖在waveport上的良导体帽儿.不需要设置,加上就行.

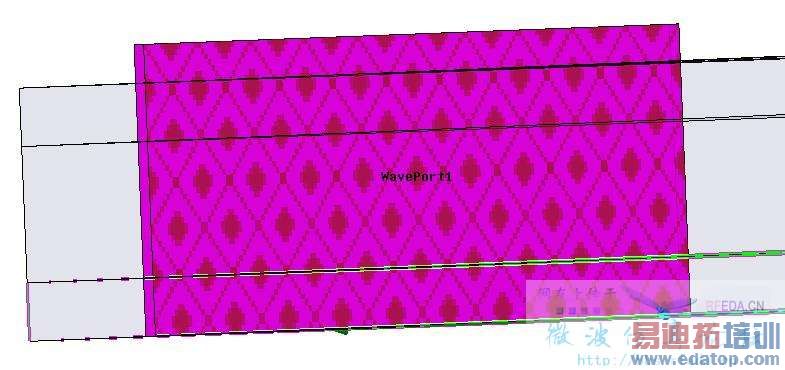

描述:紫色部分为pec

感谢楼上的

加金属冒的原理是什么，为什么要加这个东东？望高手指点一下

本人认为如果waveport不是和求解区域重合，也就是在求解边界之内就必须要再waveport处加一个PEC的cap，要不然waveport两端都有介质，软件无法确定电磁波得传播方向，因此不能计算。而若是在传播方向相反的方向加了CAP，则电磁波在这个方向就是全反射，则波自然是向另一个方向传输喽，至于大小，一般与waveport一样大或者大于，厚度任意，大于0就行，反正这部分是不会参与网格剖分的不会影响计算速度。

如果waveport在辐射边界内部，说白了只需要在waveport下面接一个小的PEC金属柱封住它
