拉杆天线的仿真，新手求助

各位大哥:
我是一个大三的学生,最近因为要设计一个工作在30M到40M的FM系统 涉及到匹配网络的部分 必须知道天线的输入阻抗才好解决,所以接触了HFSS.看了tensor大哥的视频教程以后对设计的流程有了了解,但是自己做的话结果不太正确.
我们采用的是收音机那种拉杆天线,半径有5mm,长度1m,中心频点35MHz 我想仿出它的输入阻抗,但是结果似乎不对.
我照着视频里面那样 在天线的底端加了一个平面 加上Lump Port的激励（不知道是不是应该这样加）,设置阻抗为50欧,
我看了很多帖子,说S11=(ZIN-Zo)(ZIN+Zo) 现在Zo为50欧（他们的帖子说Zo就是Lump Port 那里设置的阻抗） 但是S11仿真出来的结果不正确，用它算出来的ZIN和理论值相差很远 （理论值是5.4-115j左右，呈现容性）
我想知道我的方法是不是有错 或者建模错了？（模型在附件里面 是10.0版本做的 因为波长的缘故 我把空气腔设置的很大 所以要放大才能看见天线）
请知道的大哥们帮帮我
谢谢
Az



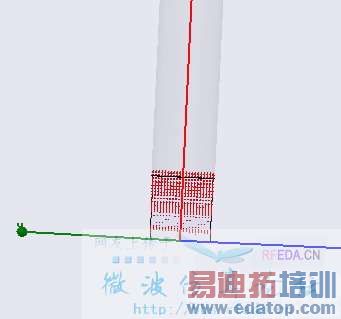

描述:HFSS模型



看了下你的模型,觉得有点怪.还没见过这样的设置.lumpport一边接拉杆,一边接空气.这种结构似乎不符合天线原理.
没做过拉杆天线,也许说的不对哈不过还是觉得下面应该有点什么



我不会 自己试着乱弄的 ^^



呵呵,那可以拆一个拉杆天线参考下.看看人家是怎么馈电的.



我手边就有的 就是信号通过匹配网络以后就直接接到天线上 没有什么特殊的结构



可信号线至少要两根线吧,或者要内外两个导体吧,看下另一半接哪了?不会是空气吧`



我仔细的看了下 的确只接了信号线 问了老师 他说拉杆天线的另外一极是大地替代的
我就郁闷了 有没有人有类似的经验呢 大地做另一极怎么仿真？



模型中的finite conductivity boundary没有设置和定义，也没有画接地平面，那肯定不符合天线原理啊，还有lump port激励好像画的也不对啊？激励方式wave port似乎更合理些吧？
我也是新手，以上是一点建议，对不对还请高手指点！



我认为应该设置一个指定为无限大地面的Perf. E边界, 我也准备试下拉杆天线, 最近在搞个HDTV天线的模拟..



两个拉杆，一个接激历湍口，另一个接大地的界面应该是设成intinited conducty 我想可能是这样试试看
