HFSS仿真设计滤波器出错的原因

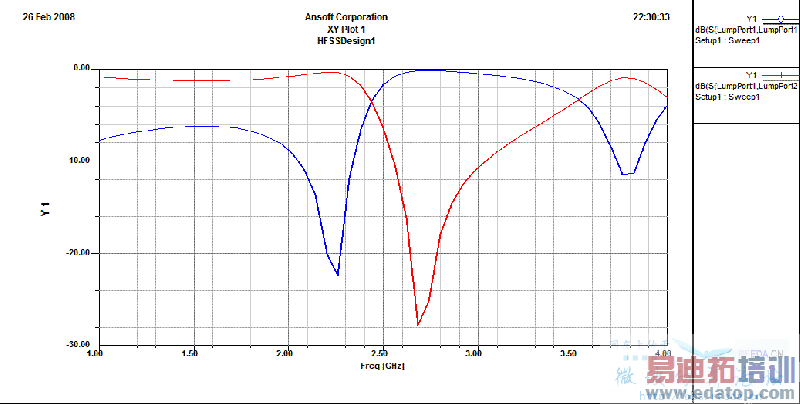

我是HFSS菜鸟，按照“一种基于LTCC技术的螺旋电感带通滤波器”这篇文章做了个滤波器，结果非常不好 ，改了好多次都不对，我现在也不知道该怎么改了，原文和工程图以及结果都在附件里，请路过的大虾帮帮我，感激不尽～～



我做过这方面的东西，可惜没rf币了，等我有rf币的时候给你看看。希望能帮你！



因为所做的是公司重要资料，所以不便给你，但我可以帮你看看你的模型。



谢谢～～



我这个小虾也来看看



请问你的金属层2那有间断，看起来有一条缝
是不是空气盒子没有把全部的T型滤波器全部给包起来啊？



你好，看完你的模型后，我觉得：
1 你所看的那篇文献中，很多东西都没有给出，例如：滤波器的端电极、滤波器的外观，这些都极为重要。
2 我在做LTCC滤波器时，除了要有磁体外，仿真时都加有测试板，建议你多看很多公司的产品的spec，例如：TDK、太阳诱电等等，从这里你可以学到很多东西的。
3 如果你想作LTCC方面的东西，我觉得你现在没有必要在你这个模型上化太多时间，你那个模型有很多的错误。你先搜集这方面的资料再仿真。当然，如果你只是想学学HFSS仿真，那就没必要非得在LTCC方面下工夫，该网站的HFSS资料很多的。



pcxpcx是高人，讲的很有道理啊



谢谢大家的帮助，感动ing

我选那篇文献是因为结构简单，我想通过仿真它来检验下自己对HFSS的掌握状况。因为本身我的方向就是做LTCC方面的工作。当时也觉得文献可能有问题，但更多的是觉得自己学得不好。既然大家这么说，那我换篇文献仿仿看



谢谢大家的帮助，感动ing

我选那篇文献是因为结构简单，我想通过仿真它来检验下自己对HFSS的掌握状况。因为本身我的方向就是做LTCC方面的工作。当时也觉得文献可能有问题，但更多的是觉得自己学得不好。
既然大家这么说，那我换篇文献仿仿看
谢谢各位大侠～～
