HFSS工作站的配置

Ansoft HFSS是Ansoft公司推出的三维电磁仿真软件；是世界上第一个商业化的三维结构电磁场仿真软件，业界公认的三维电磁场设计和分析的电子设计工业标 准。HFSS提供了一简洁直观的用户设计界面、精确自适应的场解器、拥有空前电性能分析能力的功能强大后处理器，能计算任意形状三维无源结构的S参数和全 波电磁场。

HFSS 所能计算的问题规模与工作站硬件配置CPU速度、内存容量、硬盘IO很大关联，其次是与所使用的32位或64位操作系统有关。在 HFSS里，问题描述矩阵的阶基本和网格数正比，实际上其计算规模的主要约束是问题的复杂程度，而复杂程度里面包含了电尺寸、结构复杂度等要素。

ANSOFT HFSS其独特先进的自适应网格剖分和算法技术，通过合理优化减少网格总数、节省单位网格的计算资源，同时充分利用64位机的超大的内存容量，最终完成大 规模问题和高精确度的电磁场求解仿真。HFSS是全球第一个具有基于64位处理器技术的求解器，因此可利用其超大的内存容量，从而可使求解问题的规模再提 高10倍以上

HFSS三维电磁仿真网格计算应用之硬件配置

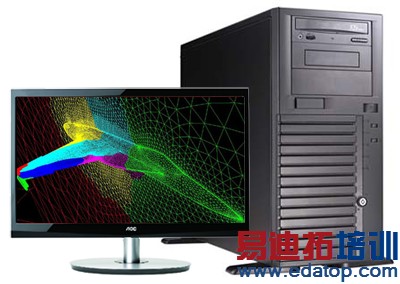

1．多核图形工作站

HFSS支持共享内存（SMP）架构的双路或四路多核的并行计算求解，支持最新双路6核Xeon5600和双路12核Opteron 6100系列处理器，内存容量越多，求解规模越大，CPU核数越多和频率越高，计算速度越快，计算时间也就越短

目前最新CPU规格是 intel的双路Xeon5600系列或四路Xeon7500系列，AMD的双路或四路的Opteron6100系列。

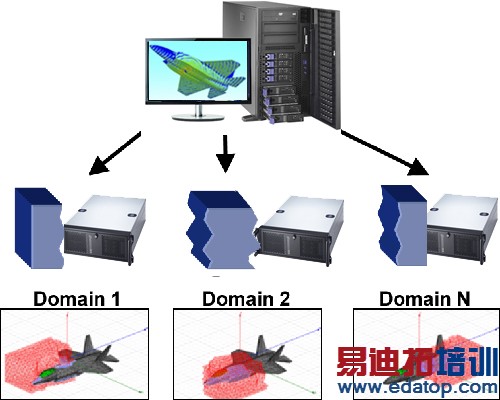

2．分布式高性能计算集群

HFSS支持分布式集群的并行计算，通过访问计算机分布式集群大容量内存，实现高仿真模型计算，借助多个处理器运算，减少仿真时间 DDM自动分割几何体的有限元网格到一组更小的网格（称为域，对等尺寸大小）。
HFSS根据网格大小和可用的处理器的计算机和数量而定,确定域的最佳数目

在域接口迭代重构过程后，域被单独在网络上分析，全部求解犹如整个模型已在一台计算机进行仿真计算。 这允许做非常大的模型仿真,其中每台计算机不需要足够大的内存。DDM通过每增加处理器,提供近线性加速,从而缩短仿真时间。

XASUN 工作站及集群在电磁仿真应用配置分类
