FEKO：腔体开圆孔问题？
录入：edatop.com 点击：
1、本意是开几个小圆孔，之后从大的腔体中将其减去！

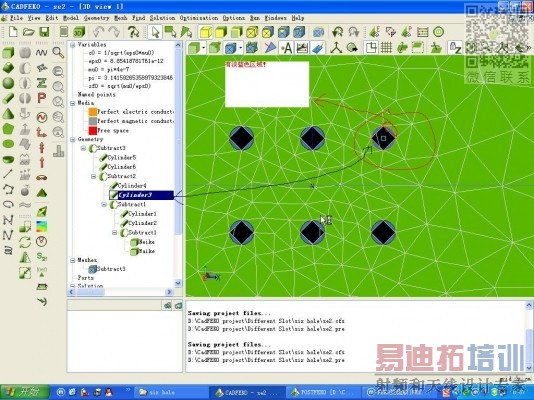

在建模并网格化后，发现所划分的网格侵入到圆孔的区域里面去了，见图片1，
这是建模错误呢?还是划分网格后就这样呢?
还有就是在图中画红圈的地方，除了腔体的绿色和孔洞的黑色外，那个淡淡的蓝色，是什么意思啊?
这样会不会影响仿真的结果?
在PostFEKO中，看见的也明显是方孔啊，这个到底是怎么回事啊?
2、怎么将两个不同模型的后处理曲线做到一个图中去?
比如说：同一个腔体，开6个圆洞的和开一个圆洞的情况，想把两个曲线弄到一张图中去，当然还是用FEKO软件了，应该怎么弄?
在建模并网格化后，发现所划分的网格侵入到圆孔的区域里面去了，见图片1，
这是建模错误呢?还是划分网格后就这样呢?
还有就是在图中画红圈的地方，除了腔体的绿色和孔洞的黑色外，那个淡淡的蓝色，是什么意思啊?
这样会不会影响仿真的结果?
在PostFEKO中，看见的也明显是方孔啊，这个到底是怎么回事啊?
2、怎么将两个不同模型的后处理曲线做到一个图中去?
比如说：同一个腔体，开6个圆洞的和开一个圆洞的情况，想把两个曲线弄到一张图中去，当然还是用FEKO软件了，应该怎么弄?
这个就是因为你在设置mesh的时候，限定了划分比例，实际上有时这样就可以了，你要是觉得太那个了，可以设置局部网格，这样可以呈现出8角形，更加接近圆形，但通常可能结果差不多。想圆形那是不可能的。没看见啥蓝色啊。在postfeko中可以load其他out数据，就可以显示了
呵呵，
这两个问题，我解决了！
不过仍谢谢chenjxp的回答！
