从零开始学FEKO-2（简单物体的RCS）

不好意思让大家久等了，本来没打算这么快做的，太晚了，只好先做了个简单的例题，这个只是其中一部分，后面还有（接着做的，稍微复杂点）由于时间问题，明后天放出后面的部分，希望对大家有所帮助

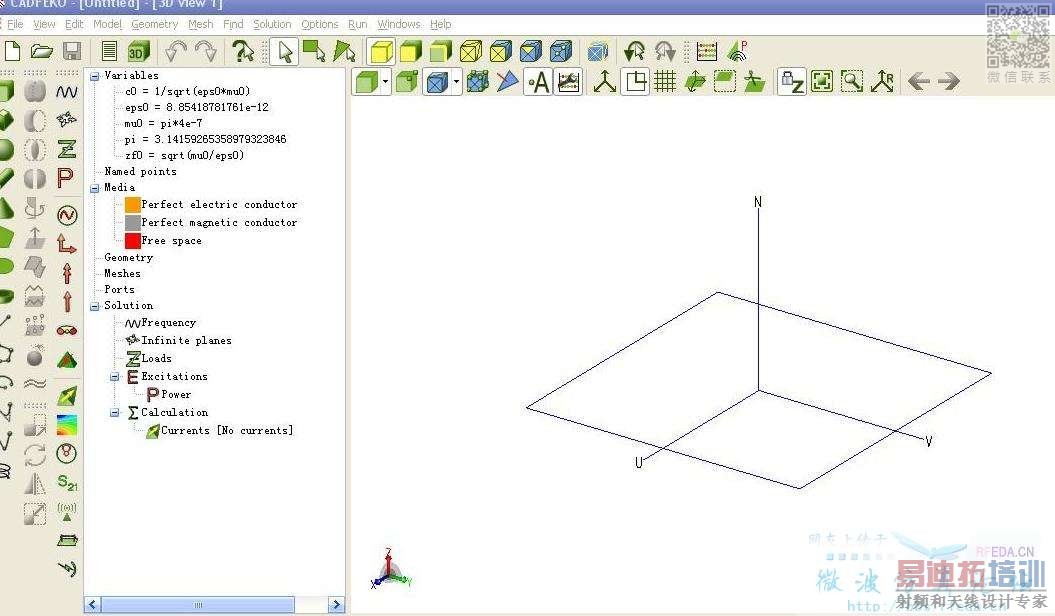

废话少说，先进入CADFEKO

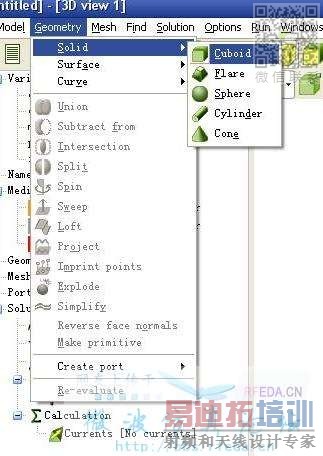

这里我们选择Geimetry下的Solid中的Cuboid
当然你也可以在左边的条行选择它

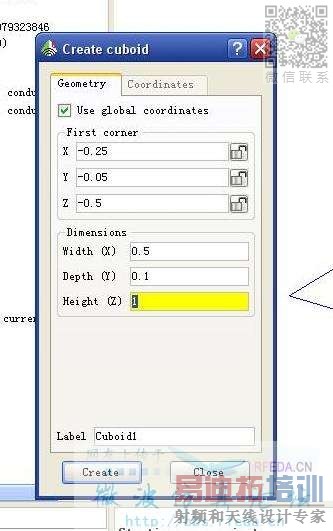

在这里，我们设置我们模型的参数，具体数值如图

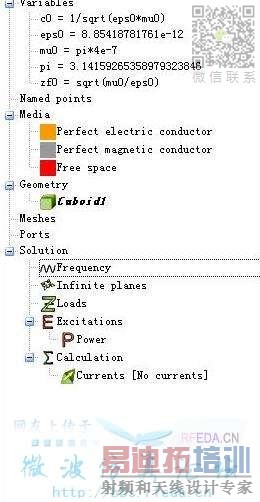

然后我们选择 Solution下的Frequency，也就是设置周波数

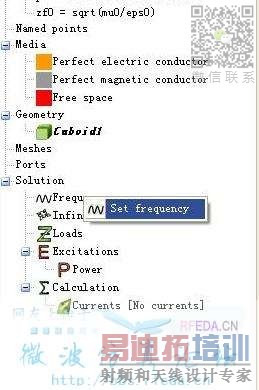

这里我们鼠标右键点击它，当然你也可以用双击来选择（我尽量用不同的方法来达到同样的效果，这也是一种学习，更加灵活的运用软件）

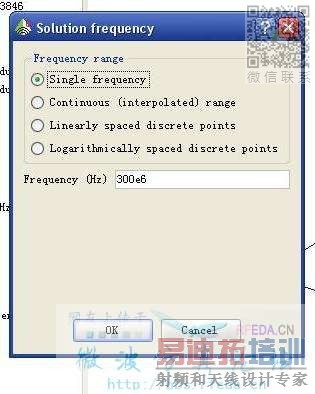

在弹出的对话框中，我们仍然选择第一项（关于下面的几项应用，以后我会做相关的例题的，到时候会发出来的），然后我们设置周波数为300e6（这里用3e8也是一样的）

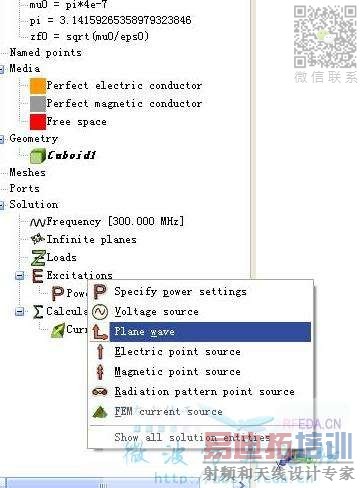

设置完上面后，我们选择如图的Excitations，然后右键选择，如图我们选择Plane wave电磁波。（当然你也可以在左边的条形选项中选择它）

在对话框中我们如图的设置具体数值（先选择Loop over muiltiple directions，然后就可以设置开始点和，结束点了，Increment中是设置在这个范围中间隔多少取点的，注意所有的设置都是以角度的方式的，下面有图，结合图来看，不难理解），设置完后我们点创建。

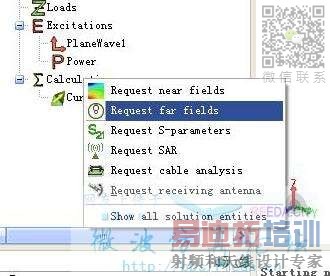

接下来我们设置远场（由于我不在国内，所以有可能对一些叫法不准确，比如我现在还不知道具体电大指的什么。汗），如图所示，我们选择它

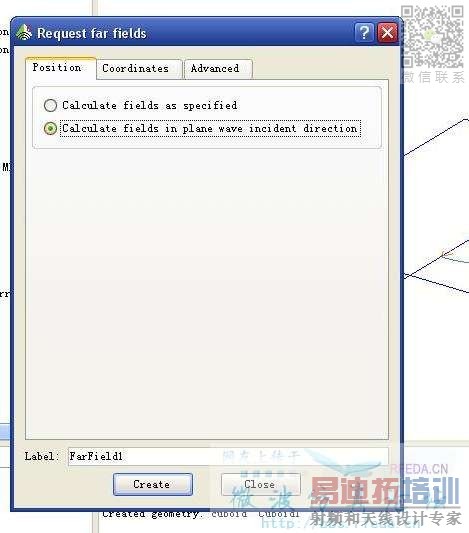

由于我们只是做一个简单的模型，所以在弹出的对话框中，我们选择第2项，如图

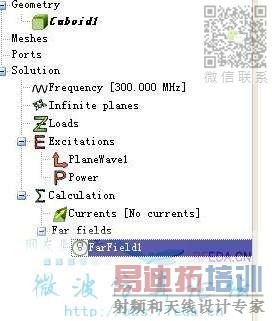

设置完后如图所示

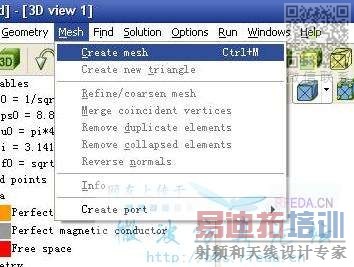

这样我们就可以设置MESH了，如图我们创建MESH

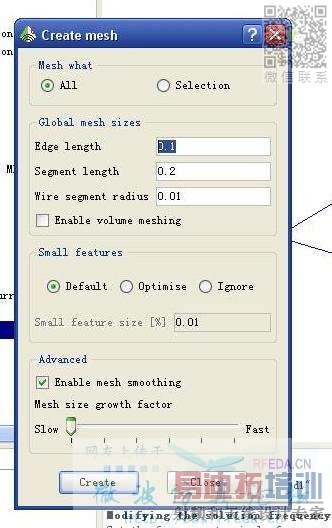

对话框中，我们修改EDGE LENGTH的默认（默认为0.2），改为0.1（关于这个的设置，今天讲解技术员也没有具体解释，只是叫我们自己看Manual（又是E文，汗啊）

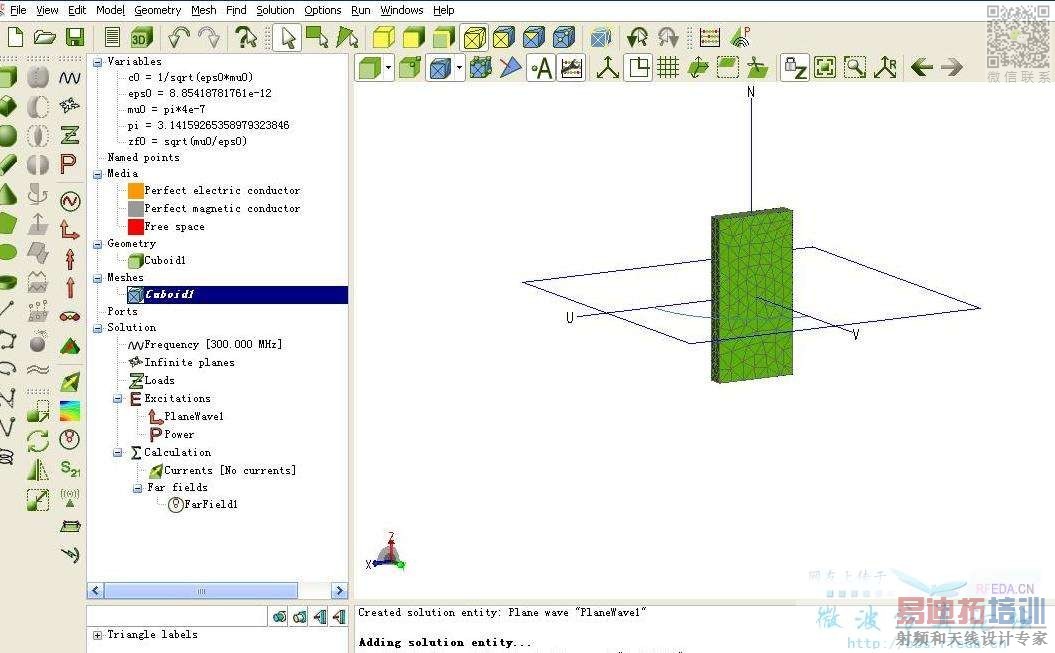

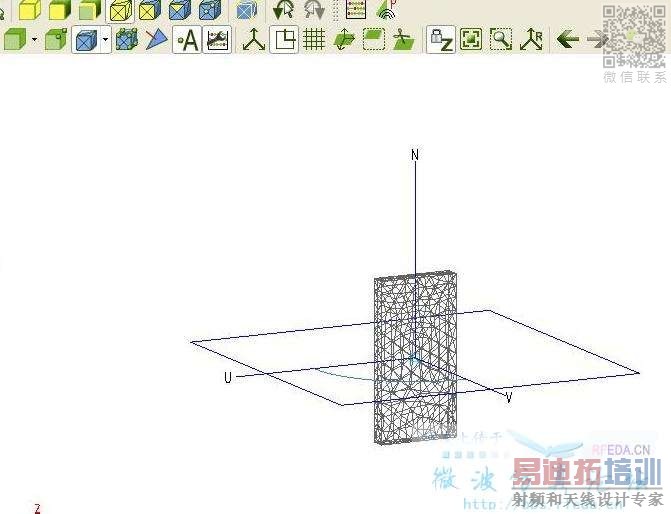

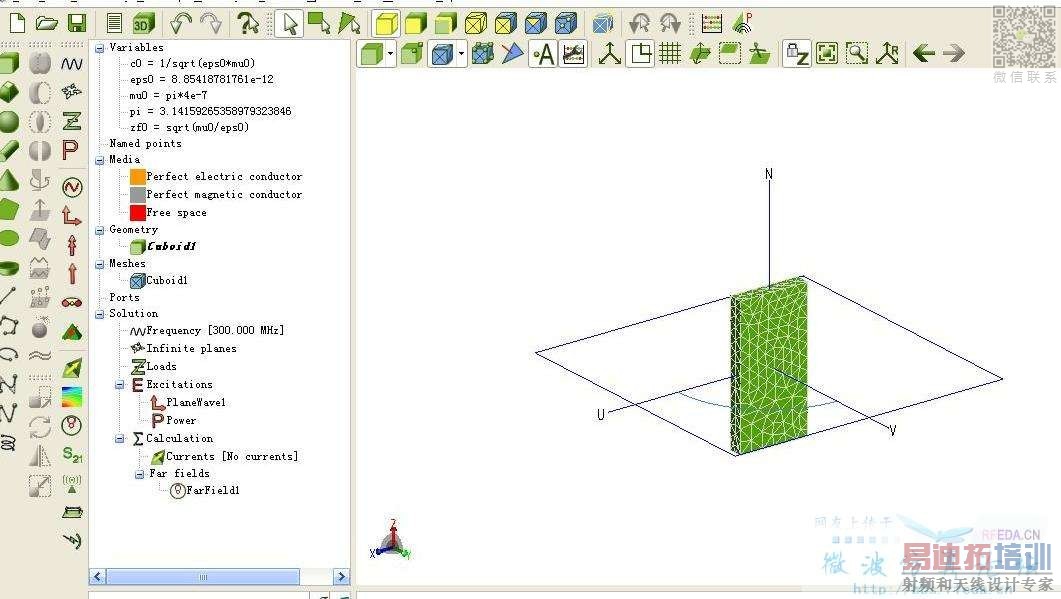

下面是MESH设置完后的样子，具体如图

在这里我们先选中MESHES下的CUBOIDL然后再选中在MESH中的INFO

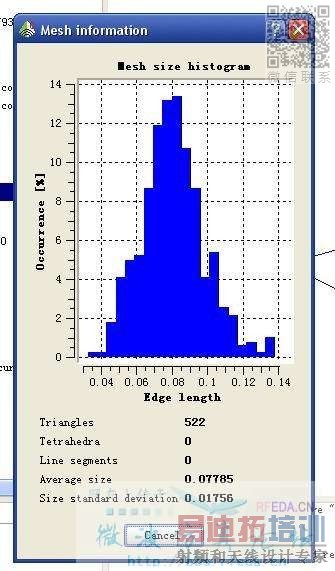

点击之后，我们可以在表中间看见我们的MESH信息，如图我们一共建立了522个MESH，其他信息如图

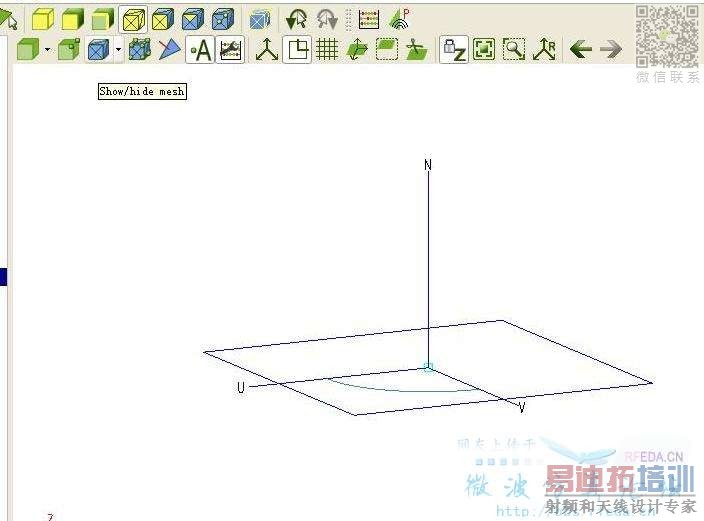

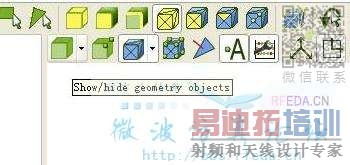

如下图所示，我们可以通过点击CADFEKO上方的小正方体一样的按纽，来选择，只观看物体，或者只观看MESH，或者2者都看，还有就是我们可以按住CTRL键用鼠标左键来拖动模型的整体，很方便

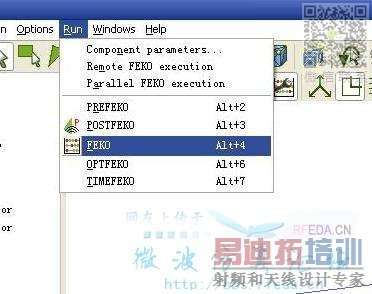

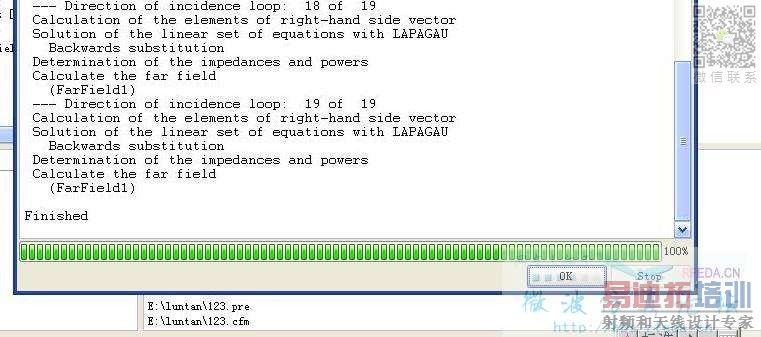

然后我们运行FEKO，等待FEKO计算，下图为计算完成。还是挺快的

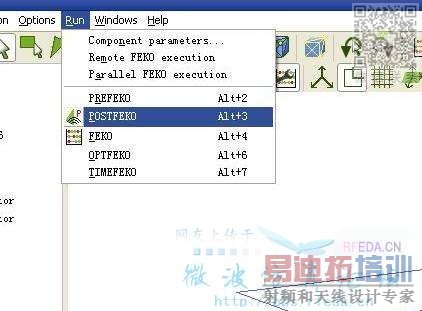

完成后我们运行POSTFEKO，来观看图表

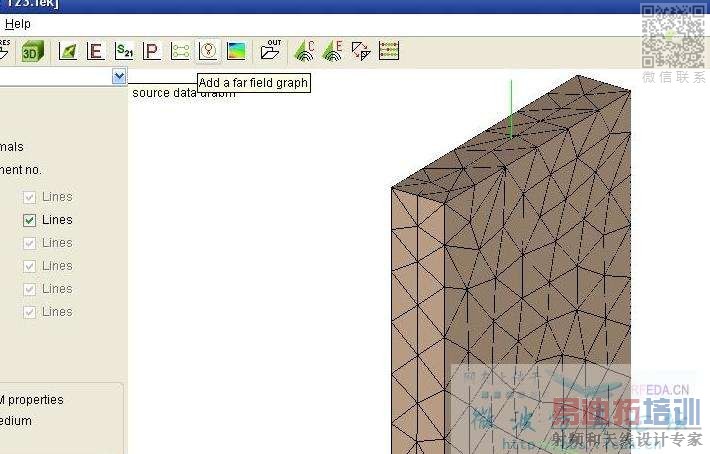

进入POSTFEKO后，我们选择最上方的Add A FAR FIELD GRAPH

左边变换成如图，这里我们可以看到在Solution中有1到19（其实就是我们刚才设置选取电磁波的19个点），我们全选中，不要忘了在下方我们选中RCS

由于我截图失误，图形没有截出来，十分不好意思。

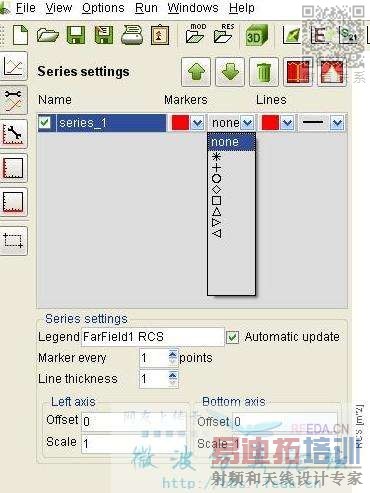

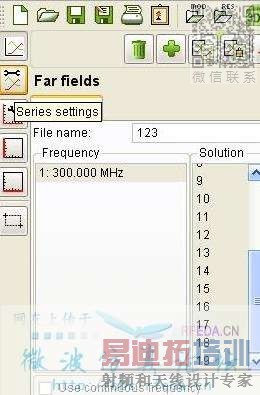

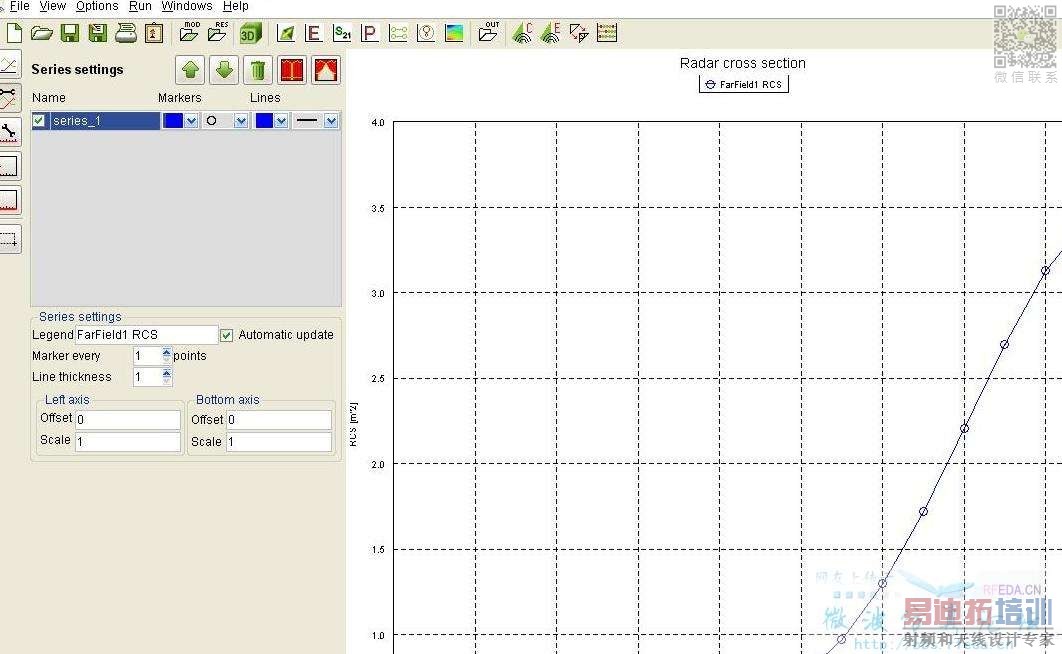

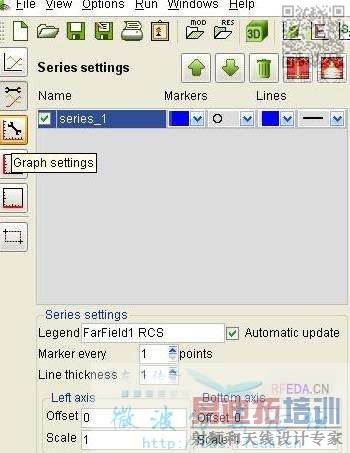

不说这些，在这里我们可以设置很多相关的选项，比如我们先选择，左边的SERIES SETTINGS如图

在这当中我们可以设置我们取点的位置，默认是不显示的，如果需要看这些点，FEKO提供了如图一样的形状来显示，当然在旁边我们还能设置线的颜色，粗细等等

我们如图这样设置，当然你也可以根据自己的喜好来选择

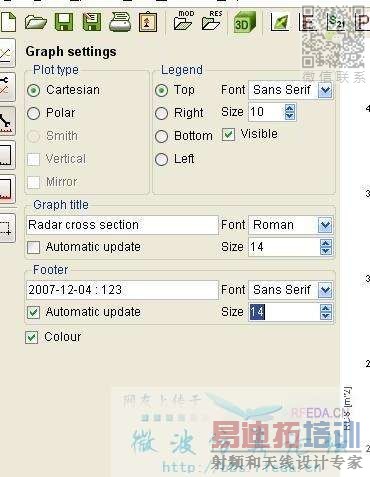

然后我们再在旁边选择，GRAPH SETTINGS按钮  如图

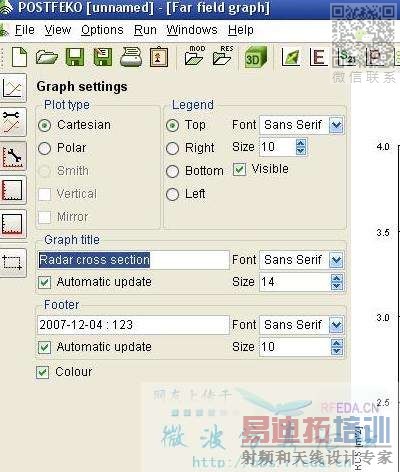

在这里我们选中如图，我们可以更改我们图表显示的名称，改改看，在旁边我们还能设置字体和大小，我们把SIZE设置成14，是不是看起来好很多

如图，我们可以修改很多。这让我们的图形表格更容易辨认

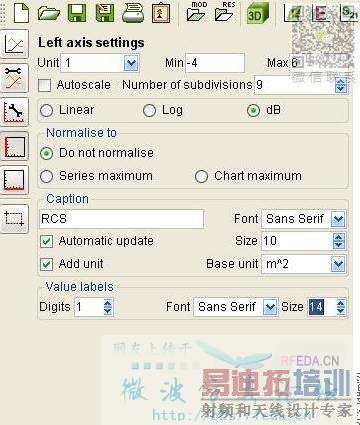

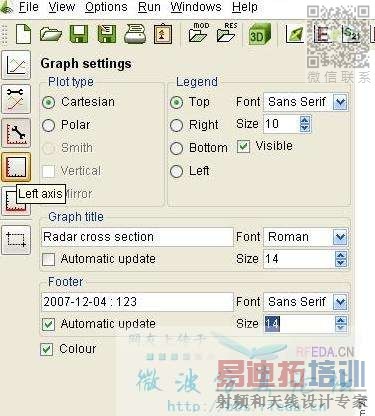

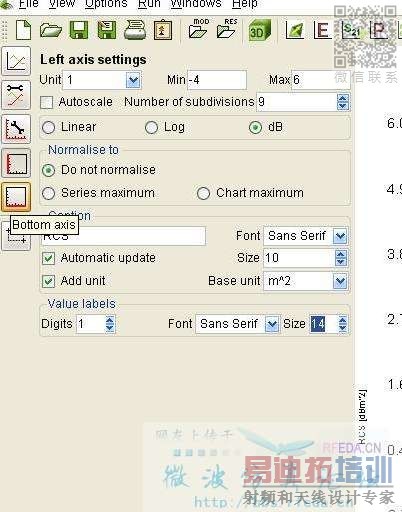

我们再选择 LEFE AXIS，同样的我们也可以在这里设置相关，如图

然后我们再选择下面那项，如图，我们可以观察dB图，在下面的VALUE LABELS中（默认是0）我们可以调节它来使我们图表显示的精度上升，实际+1就是加小数点1位，改了就知道了。

然后我们同样的可以选择BOTTOM AXIS来修改我们的横轴
