请问当模型import入FEKO后，完成mesh但计算时却出现error: a triangle edge is too short or EPSENT is too large,有甚么方法可排除此error?谢谢

模型出现尖锐的地方，mesh后有很小的三角。

那再请问有甚么方法可排除此error?或是在FEKO中可设定将其忽略后继续计算?或是如何将EPSENT缩小?再麻烦解惑?

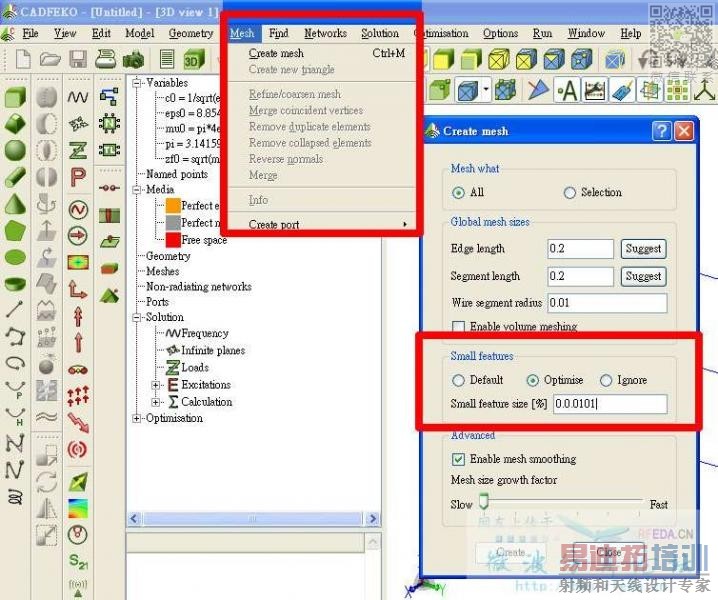

請嘗試使用紅色框選的部分，針對 mesh 做修正.

谢谢您,不过这方式我也试过了,我将Small feature size值陆续尝试缩小至0.001,但都无效,真伤脑筋呢

0.1 呢? 假使方便上傳檔案我直接看您的問題會比較快..

尝试下，选中mesh 在 Find ->fine in whole model -> 里面有许多选项，查找有问题的网格。然后编辑mesh，例如合并网格节点等。
