FEKO:腔体开圆孔问题？
录入：edatop.com 点击：
1、本意是开几个小圆孔，之后从大的腔体中将其减去！
在建模并网格化后，发现所划分的网格侵入到圆孔的区域里面去了，见图片1，
这是建模错误呢?还是划分网格后就这样呢?
还有就是在图中画红圈的地方，除了腔体的绿色和孔洞的黑色外，那个淡淡的蓝色，是什么意思啊?
这样会不会影响仿真的结果?

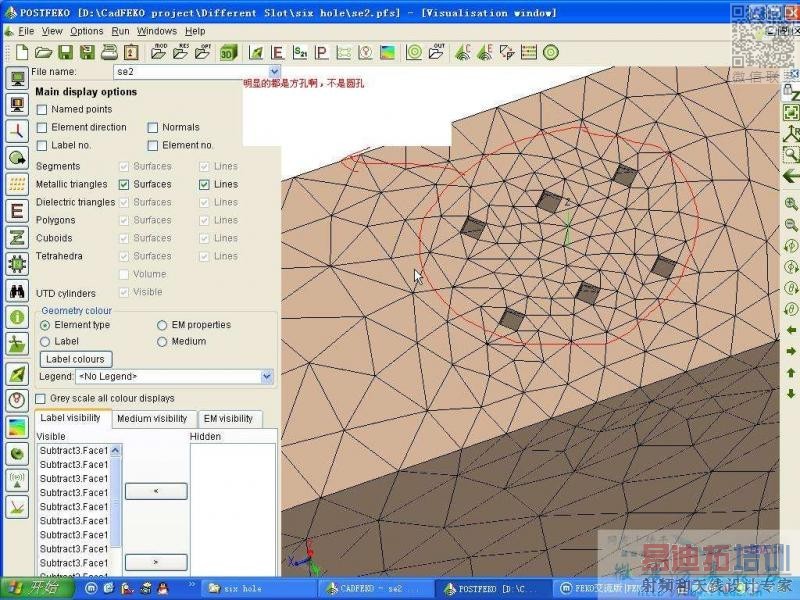

在PostFEKO中，看见的也明显是方孔啊，这个到底是怎么回事啊?
2、怎么将两个不同模型的后处理曲线做到一个图中去?
比如说：同一个腔体，开6个圆洞的和开一个圆洞的情况，想把两个曲线弄到一张图中去，当然还是用FEKO软件了，应该怎么弄?
在建模并网格化后，发现所划分的网格侵入到圆孔的区域里面去了，见图片1，
这是建模错误呢?还是划分网格后就这样呢?
还有就是在图中画红圈的地方，除了腔体的绿色和孔洞的黑色外，那个淡淡的蓝色，是什么意思啊?
这样会不会影响仿真的结果?
在PostFEKO中，看见的也明显是方孔啊，这个到底是怎么回事啊?
2、怎么将两个不同模型的后处理曲线做到一个图中去?
比如说：同一个腔体，开6个圆洞的和开一个圆洞的情况，想把两个曲线弄到一张图中去，当然还是用FEKO软件了，应该怎么弄?
小编问题好多啊，谁叫俺这么热心呢，唉
1、纯属剖分技巧的问题，那个淡淡的蓝色，我咋没看到呢，倒有一缕绿色，那是Z轴坐标啊
剖分方面：可以控制圆形孔的线，设置局部尺寸local mesh size 为圆孔半径大小左右，剖出来就是像圆孔啦。
方法：选中圆孔的轮廓线，右键，属性，局部尺寸，设置一个数字，重新mesh，搞掂！
2、POSTFEKO中，File->import->import result，导入其他分析的结果，然后在图中添加一条曲线，选择刚导入的那个文件，曲线就是两条不同工况下的了，具体的还是小编自己摸摸咯
問題一：
首先您必須要有一個觀念. FEKO, HFSS, CST 等電磁所計算的都是網格的部分.只是FEKO 這個軟體呈現出來讓有些使用者不是很習慣.
但是熟悉電磁軟件的人都知道假使在 HFSS 或是 CST 求解時遇到結果有問題.都還會去檢查網格然後在做更精確的網格.
您在 FEKO 裡看的的藍色部分是圓柱的網格.
因為您沒對圓柱做 Local Mesh ，所以您看到的事一個立方柱. 而在 POSTFEKO 所呈現的都事你產生的網格檔.
至於您說的圓柱或方柱對您的結果是否會不會有影響，那就需看您的求解的問題了.
問題二：
您說的是 POSTFEKO 結果的疊圖嗎?假使是請參考：2 Getting started project: A patch antenna
假使您要將不同的模型匯在一起那就得在 CADFEKO 裡.匯入..當然你也可以將不同的 CFX檔匯入.但是請注意一下之間的單位問題.
還有假使架構是在一起的請記得做 Union.
啊，很感谢楼上两位的回复，
参考两位的说法，这两个问题都已经解决了！
