急:UTD 为什么不能用圆柱?

录入:edatop.com     点击:
急:UTD 为什么只能用长方体、平面、直线,不能用曲面和圆柱?

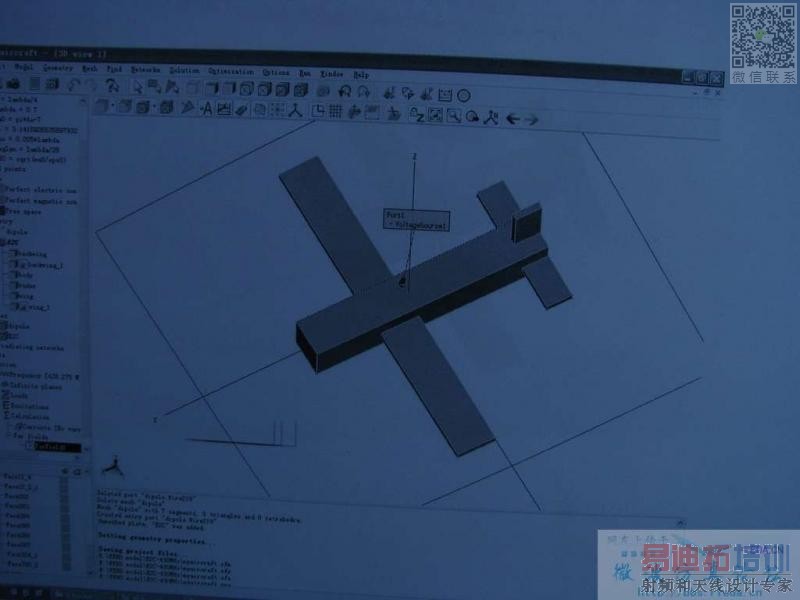

我只好用长方体制作了飞机机体。请看图。



  • 1. 您只要按住 Printer 鍵..COPY到小畫家之類的軟體就可..不用拍得這麼辛苦..
    V5.4 他有支援直接抓取畫面的功能
    2. 手冊有提過限制
    DESCRIPTION OF THE GEOMETRY CARDS 13-116
    13.45 UT card
    With this command the parameters for the Uniform geometric theory of diffraction (UTD)
    for polygonal plates and Geometrical optics for dielectrics (GO) are defined.
    The following restrictions apply for the hybrid MoM/UTD:
    • No dielectric bodies or dielectric ground.
    • Only perfectly conducting flat polygonal plates or a single cylinder allowed in the
    UTD region.
    • No UTD and PO at the same time.
    3. 假使你還是有問題..可以把簡化的模型 POST上來...但還是建議您在試試看.

    非常感谢webhugo的再次相助!我们电脑是封锁的,我只好打印了再拍照。源文件我很快在建立传上来。
