急问：FEKO使用的一个剖分问题

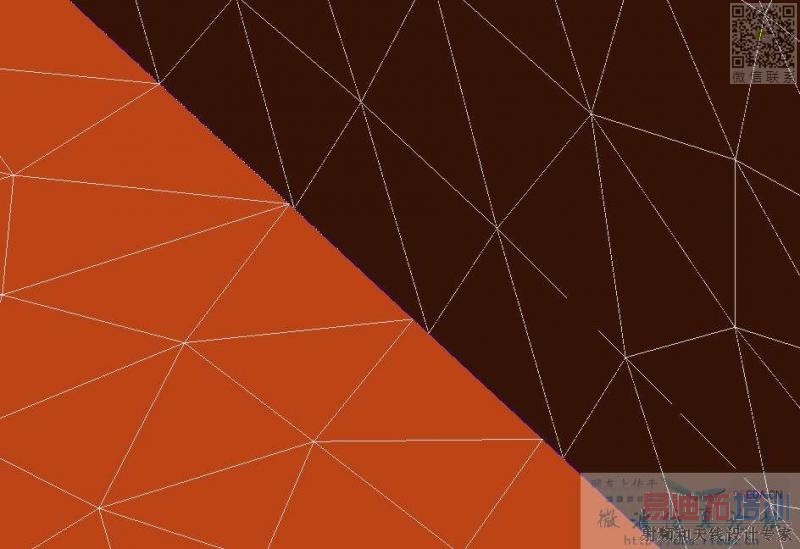

两个成一定角度的平板，我剖分时，连接的三角形总是无法重合，运行后会出现
ERROR     832: Segmentation rules have been violated (two triangles touch without a common edge)
           See also message in the output file a.out
请问这个软件是不是无法处理这种情况。

请先UNION一下，两个三角，再做刨分

就是没有Union，用FEKO建模之后，应该Union一下，然后删除一些不必要的部分，然后再剖分网格。

對要先 Union ，假使還有小凌邊...請再做一次 SIMPLIFY....

Union和simplify这两个操作只对模型有用，如果是导入的网格出现这样的问题，要怎么办啊?

遇到跟xh0898朋友一样的问题。
导入的是网格，无法实现Union和Simplify等功能。
希望高手能给予解答。谢谢

FEKO 的修網格方法..我自己也不常用....但是他是有簡單的修網格功能的。
關於網格的問題..我想最好的方式應該是透過網格編修工具來做會較合適....
所謂工欲善其事必先利其器.....
順便提一個 NEWS...
http://news.sina.com.tw/article/20080520/362352.html
Altair 簡介
Altair 的產品和服務通過最佳化對商業和工程信息的分析、管理和可視化，致力於增強客戶的創新力和決策力。Altair 目前為私人所有，在全球擁有有1400多位員工，分支機構遍及美洲、歐洲及亞太地區。憑借其在產品設計、先進工程軟體和網格計算技術上20餘年的經驗，Altair 不斷為各個行業的客戶創造競爭優勢。瞭解更多信息，請訪問 www.altair.com.cn 。
Altair公司-HyperWorks平台-客戶無需增加成本即可使用15項新的第三方應用程序
http://www.altairhyperworks.com.cn/NewsDetail.aspx?news_id=10072
客戶無需增加成本即可使用15項新的第三方應用程序
      TROY，MI （2008年5月21日）今天，Altair公司宣佈其業界領先的HyperWorks平台正式向第三方應用程序開放，客戶可以在革命性的「on-demand」軟體許可證系統內使用所有第三方應用程序。6個主要的獨立軟體提供商（ISVs）已經加入了HyperWorks 合作夥伴解決方案計劃，該計劃幫助現有的HyperWorks客戶在無需增加成本的前提下，使用15種新的第三方應用程序。
      「HyperWorks合作夥伴解決方案計劃代表了Altair的技術合作夥伴生態系統向多樣化邁出了重大的一步，」Altair合作夥伴計劃副總裁Michael Humphrey先生說道。「該計劃為我們共同的客戶提供了巨大的增值，並將意味著HyperWorks將成為全球跨行業領域的首選創新平台。」
      「Nissan汽車公司長期以來一直是Altair產品的客戶而且對其不斷擴展的服務非常滿意。現在的HyperWorks平台為多個企業分析解決方案提供了統一的資源，我相信我們能夠實現更多的利益。」Kazuhiro Lijima，Nissan工程信息系統部經理，說道：「通過從統一的許可證系統調用多個應用程序，我們希望能夠達到更高的軟體使用率，獲得更高的投資回報。高投資回報不僅意味著節省成本，而且意味著生產力提升。」
      HyperWorks平台中包括強大的企業分析應用程序，包括統計資料分析、資料庫、可視化和仿真軟體，幫助企業制定更好的業務決策。通過開放平台，Altair將HyperWorks平台由原先的28個內部開發的解決方案擴展到43個包含ISV應用程序的解決方案。客戶可以利用其現有的軟體許可使用所有這些應用程序，不僅增加了軟體使用的靈活性，而且增加了投資價值。
      「對所有車輛功能的全面虛擬驗證需要使用多種不同的軟體工具，」Uwe Baake博士，戴姆勒商用車公司CAE總監，說道，「Altair公司與其它工具提供商的合作夥伴關係、其它工具與Altair軟體許可系統的融合正符合戴姆勒商用車公司的未來需要。」
      HyperWorks使用擁有專利的「on-demand」計算許可技術，幫助用戶在其自身的全球體系內透明地共享多種應用程序的軟體許可。
      「EMSS非常高興能夠成為HyperWorks合作夥伴解決方案計劃的創始成員」，Ulrich Jakobus，EMSS公司FEKO產品經理，說道，「製造業企業正在為其產品增加更多的電子器件，從而增加了對FEKO產品所擅長電磁仿真和可視化仿真的需求。EMSS計劃與Altair分佈在全球的銷售團隊合作，共同擴展市場份額並獲得可持續的收入。」
      目前在HyperWorks合作夥伴解決方案計劃中的第三方應用程序有：
‧ ECS-MAGNA Powertrain的FEMFAT，疲勞及耐久性分析
‧ EMSS的FEKO，電磁仿真系統
‧ HiQube的HiQube，商務智能和分析
‧ METACOMP的MIME、CFD++和CAA++產品，CFD仿真
‧ nCode的DesignLife，疲勞及耐久性分析
‧ Software Cradle的SC/Tetra，CFD分析
      主要的客戶利益
‧ 按需調用不斷增加的企業分析解決方案應用程序(40多個軟體產品)
‧ 對低使用頻率但高價值的應用程序，降低其使用成本
‧ 通過加快創新軟體技術的推廣，增加生產率
‧ 以無新增成本和長期承諾的方式，評估新的應用程序的能力‧ 採用統一的平台、統一的許可證系統和統一的供應商，簡化IT和採購部門的規劃和管理。
      主要的合作夥伴利益
‧ 為ISV合作夥伴提供新的渠道，將軟體向全球3800多家企業用戶進行推廣
‧ 縮短銷售週期，客戶無需增量的投資即可使用軟體
‧ 通過發揮現有許可證構架的價值，簡化軟體開發
      關於Altair
      Altair的產品和服務通過最佳化對商業和工程信息的分析、管理和可視化，致力於增強客戶的創新力和決策力。Altair目前為私人所有，在全球擁有1400多位員工，分支機構遍及美洲、歐洲及亞洲和太平洋地區。憑借其不斷的創新，過去20多年來Altair不斷為各個行業的客戶創造競爭優勢，並獲得了不斷地增長。如需瞭解更多信息，請瀏覽www.altair.com.cn.
      關於HyperWorks合作夥伴解決方案計劃
      HyperWorks採用了基於簽約協議的軟體許可模式，其軟體許可證可以在整個企業範圍內使用，客戶可以使用浮動許可證調用Altair開發的軟體和其他第三方軟體應用程序。客戶可以受益於無可比擬的靈活性和權限，實現軟體利用效率的最大化，生產率和投資回報率。如需瞭解更多關於HyperWorks合作夥伴解決方案計劃，請瀏覽www.hyperworkscommunity.com
Altair 發佈 HyperWorks9.0 ––將工程師連接到全新的求解器技術和全球網格
美通社 (2008-05-20 02:00)

Altair 最新版本的仿真平台滿足客戶在多核架構下按需調用 ISV 應用軟體的許可證商務模式
密西根州 TROY 2008年5月20日電 /新華美通/ -- ，致力於增強客戶創新力和決策力的全球技術和服務提供商 Altair 日前宣佈發佈下一代電腦輔助工程 (CAE) 軟體平台–– Altair HyperWorks 9.0。
HyperWorks 作為企業仿真平台，支援產品生命週期管理 (PLM) 流程。它是全球領先的仿真驅動設計解決方案，被廣泛應用於世界頂級企業的產品開發。
「在過去十年裡，Altair HyperWorks 備受全球先進製造業企業的青睞，成為他們首選的仿真平台」 Altair 公司總裁兼 CEO，James R. Scapa 說道，「通過先進的仿真技術，價值導向的商業模式和優越的客戶支援服務，HyperWorks 的應用繼續領先整個 CAE 市場，去年 Altair HyperWorks 業務取得了超過25%的增長。」
支援網格計算技術以及全新的 ISV 合作夥伴計劃
HyperWorks 9.0 是第一個將內嵌的網格計算管理工具與計算密集的 CAE 軟體緊密集成的工程仿真解決方案。現在，HyperWorks 9.0 的用戶將可以利用他們現有的 Unit 資源立即調用 Altair 的 PBS GridWorks 網格計算技術。這一許可模式允許企業將其全球計算資源進行虛擬化––從而最大化地提升分析能力，並且更有效地利用硬體和軟體資源。
同時，HyperWorks 9.0 擴展了其享有專利的商業模式，將從合作夥伴的解決方案網路中為客戶提供按需使用的第三方應用軟體。根據新的 HyperWorks 9.0 許可協議，用戶可以利用現有的 HyperWorks 資源來調用第三方合作夥伴的產品。參與的合作夥伴和正式的 Altair 合作夥伴解決方案計劃將於本月稍後宣佈。
下一代求解器技術和全新的基於多核處理器的商業模式
隨著 HyperWorks 9.0 的發佈，Altair 將所有線性和非線性有限元求解器統一到了 Radioss 求解器品牌之下。RADISS 9.0 現在提供一個強大的求解方案，用於靜態和動態線性仿真、非線性瞬態動力仿真和流固耦合仿真。這鞏固了 RADIOSS 在 CAE 仿真市場上的獨特地位，也進一步增加了 HyperWorks 的價值。從客戶角度講，Radioss 9.0 簡化了多學科分析研究和資料交互的過程，而且帶來了更低的軟體成本和更簡單的 IT 管理。
「集群和多核計算環境要求更新且高性價比的軟體許可模式，」Jeffrey M. Brennan、Altair HyperWorks 產品副總裁說道，「我們基於 Unit 的許可模式––已經帶來了一個革命性的商業模式––將得到進一步加強，通過虛擬化和更具價格優勢的模式，客戶企業能夠充分利用多核計算環境和我們的求解器的價值。」
擴展的互操作性和 Microsoft Office 集成
HyperWorks 平台開放式繫統的設計使工程師能夠與任何 CAD 解決方案，任何求解器，任何前/後處理環境無縫工作。9.0 的發佈延伸了這種互操作性，甚至進一步包括 Microsoft Office Suite 應用程序，促進企業協作和信息共享，不僅僅提供了處理報告的有效性，而且通過直接整合 Microsoft Excel 和 HyperStudy Altair 開發的最佳化設計研究應用，支援設計穩健性調查研究。後處理應用軟體 HyperGraph 和 HyperView 現在也可以直接導出 Office 格式。
全新的功能
「這次的發佈在不同層面上都具有深遠的意義，」Uwe Schramm 博士，Altair 全球軟體開發副總裁說道，「我們在用戶圖形界面上進行了大量的投資，力求增強新用戶接受度，縮短企業配置的學習曲線。特別針對我們快速成長的非汽車和電子行業客戶，例如航空航天和船舶，我們在所有的核心產品上都進行專門針對該行業的大幅改進。」
如需更詳細的9.0新產品和功能介紹，請訪問 www.altairhyperworks.com/hw9
HyperWorks 9.0 的全球發佈正在如火如荼地進行著；現有用戶可以通過訪問Altair 網站上客戶中心平台下載這個版本和發佈手冊，網站地址為 www.altairhyperworks.com.
HyperWorks 簡介
構建於設計最佳化、性能資料管理和流程自動化的基礎理念之上，HyperWorks 是一個企業級的仿真解決方案，用於加快企業設計開發和決策過程。作為業界最全面的開放構架的 CAE 解決方案，HypeWorks 包括第一流的建模、分析、可視化和資料管理解決方案，能夠用於線性、非線性、結構最佳化、流固耦合和多剛體動力學等多個方面。為達到一個「為效用支付」令牌為基礎的商業模式，HyperWorks 相對於其他軟體許可模式來說， 增強了產品價值和靈活性。始終以開放繫統為原則，Altair HyperWorks 繼續引領業界最廣泛的互操作性，形成商業 CAD 和 CAE 解決方案。如需更多信息，請訪問 www.altairhyperworks.com.

建议大家划分网格数量较多时用hypermesh的64位版本，32位版本内存最大只能用2G,64位版本内存似乎没限制
我在另外一个论坛的帖子：
http://forum.simwe.com/thread-854279-1-1.html
今天找了一个机器，划分成功了。情况如下：
机器配置：4核，8G内存，64位xp系统，64位hm9.0
网格类型、数目：表面网格，混合网格，500万
内存消耗：5.5G
从以往经验看：hm32位版本可能真的对最大内存有限制，要划分高频网格，只能用64位系统，64位的软件
4核速度很快，比我以前用的双核的快多了，500万网格只用了大概三分钟多就搞定了

虽然楼上的是在做广告，但赞成其观点：作为专业性很强的软件，没必要也不可能在保证专业性的同时把网格生成、后处理都做成世界一流，更何况目前的网格自动生成技术还很不完善。
我的建议是：用专业CAD软件建模（比如AutoCAD、SolidWorks、Pro/E）、用专业的前处理软件（如Gridgen、ICEMCFD、Gambit）生成网格、用专业的图形显示软件做后处理（如Tecplot）。这样做很麻烦，但网格质量有保证且网格数量可控，节约的计算时间和资源绝对超过你的想象！

楼上提供了个不错的思路，试试！
