        我在feko里建一个加载天线的模型,要加载一个电阻和电感,问题是
1.电感如何加载?
2. union以后,wire就和面连在一起,不能加wire port,
   不union的话,仿真会报错?
请教各位大侠,帮帮忙!

1. union 後... Edges 裡的你選擇您加負載的地方.. EdgeXX ..按右鍵..選 wire port.加上一個PORT
2. 在 LOAD 處選以要加哪一種負載... 把他加在剛剛您新增的 port 就完成了..

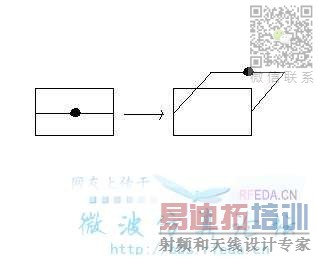

谢谢webhugo,我的线是画在面上的,union后,在EdgeXX...处不能加wire port,我在想能不能画折线,把 线离开面,这样就可以加了,但是不知道对结果会不会影响?

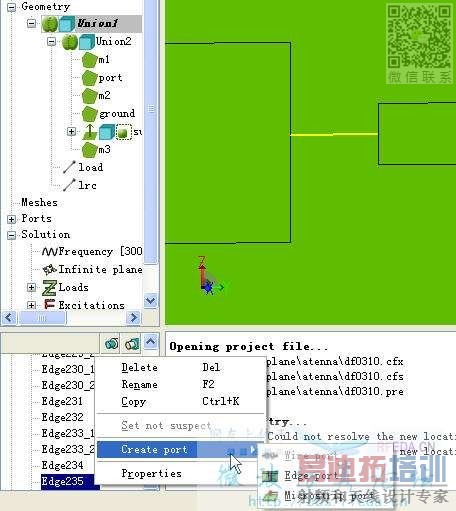

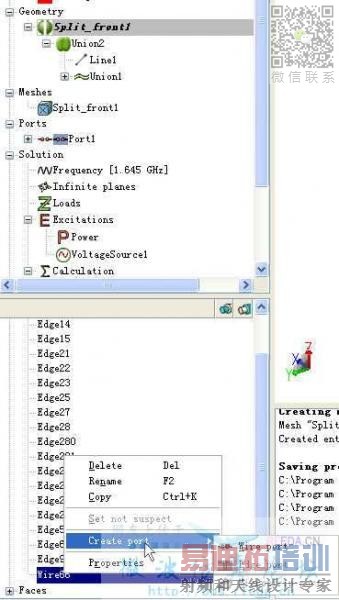

只要画线了,就会有line的,Union过后就选取Union在树状列表下下找edges下面的wire创建port。



你的线可能没有画在面上,我的线是画在面上的,Union后就没有线了,只有edge,可能哪里设置的问题 ,我在看看



感觉版本 问题,版本太低,他们用的基本都是 5.4

不是版本问题,今天试了一下,在面里划线确实变成edge,而不是line,不知道有什么好办法能解决这个问题。

从图上看 他的port定义方式不全, 这种情况用 line port 方式不可以吗? 直接定义 两个端点。 他图上好像没有这个端口定义方式。 所以我才说版本低

谢谢楼上的各位,
我用的是feko5.3,看了一下feko5.4,电阻可以加在line port上,但是电感只能加在wire port上,问题还是不能解决

不是很明白小编的意思,既然你已经有一个面了,那这个面是介质面还是金属面呢,union后这样的模型就不存在那个line啦,作用只是把面增加一条参考线而已
建议,可以尝试用edge port,但需要把line划成窄条,跟微带类似

feko5.3中,电阻和电感只能加在 wire port上,
feko5.4中,电阻可以加在edge, stripline, network or transmission-line ports上,而电感仍然只能加在wire port上,




面3是介质面,要在1和2之间加电感/电阻实现匹配,feko中不知如何实现?我用feko5.3,是想画条线,加wire port,再加电阻和电感。如果用feko5.4,电阻可以用edge port 等加上,而电感仍然只能加在wire port上,郁闷ing!

i take a look at this again in Feko 5.4
select that edge, then setup a line port first, then select that port, and click add a load to a port.
you will see a complex impedance setup for the load.
you can use any simulator to calculate the complexed impedance of you want, for you case,  L+R, then put that complexed impedance value into the real and imaginary part.
well done.

谢谢楼上的,不过我要算大概几百MHz的带宽的,
电感的值跟频率有关,如果用complexed impedance ,只能算一个频点的,

for you case, i think you need co-simulation.
你这个问题,比较不常见,不是没有,但是比较困难,而且你在这样的条件下最终进行优化,也是很费劲的。你需要宽带优化。并不是一个简单的 case 。
能简单说一下 应用在什么地方吗?

一般来说多见于 指定的频率点上, 我上面提得方法应该是可以。
如果 你要比较宽的频带内进行优化。  需要 电路和EM 能够统一的
比如  CST 可以做这个工作, ansoft 的 desinger hfss 可以做这个工作。

是一个双频天线,已用hfss优化好了,只是需要用feko再算一下,不行的话我就算几个频点算了,呵呵

这个还比较合理,宽带匹配 你需要 用snp文件来接天线进行仿真。 双拼的就不用那么麻烦,直接算那2个频点就可以。而且你就是为了验证只用,能问一下你优化这样的 双频天线 在HFSS里面优化 一般需要多长时间?

由于这个天线已经很成熟了,所以比较快,我主要是扫参,然后比较一下,满足指标要求就可以了,用了两三天吧!不过FEKO倒是折腾了好几天了,呵呵

當您畫了那條線之後,您可以先取一個名字. EX . load ...Union 後,妳在edge 處就會看到你取的名字..那時您就可以加上去了。
還有要從那邊去接要看您實際的架構,因為有些是串聯有些是並聯。所以樓上有一個人問說從旁邊拉出來對不對,我真的不知道要說對或錯。

试了一下,不错的方法,不改名也可以找到,不过改了名字查找起来方便很多。 而且可以看出 feko里面 line 应该是属于 edge 类型。
按照现在的情况看, webhugo 下面这个说法是否可以
line ∈ edge
wire port ∈ line port
定义           支持得 端口类型
line            wire port
edge         line port


森森關於 co-simulation的部分,您能否針對在 AWR 或其他軟體的經驗來看if FEKO 的可行性。
假使可行...看看是否有類似在其他軟件有簡單的例子,來做一個試試.
這幾天有看到 AMDS 對新的版本他可以直接去 Link ADS ,但是我沒用過他的東西。我想最近好幾家工具都已經邁向 co-simulation了。
Sample Example...
26 Using a non-radiating network to match a dipole antenna
Keywords: network, S-parameters, Z-parameters, Y-parameters, Touchstone, ideal matching, dipole
27 Subdividing a model using non radiating networks
Keywords: network, S-parameters, Touchstone, input impedance, far field, patch, feed network, non-radiating network
