FEKO中文操作指南：一个例子让你学会FEKO

FEKO中文操作指南：从零开始学FEKO

By: muoduzhang   From:www.taoyard.com
FEKO是针对天线设计、天线布局与电磁兼容性分析而开发的专业电 磁场分析软件，从严格的电磁场积分方程出发，以经典的矩量法为基础，采用了多层快速多级子算法在保持精度的前提下大大提高了计算效率，并将矩量法与经典的 高频分析方法（物理光学，一致性绕射理论）无缝结合，从而非常适合于分析天线设计、雷达散射截面（RCS）、开域辐射、电磁兼容中的各类电磁场分析问题。
第一步：定义模型单位，选择centimeters

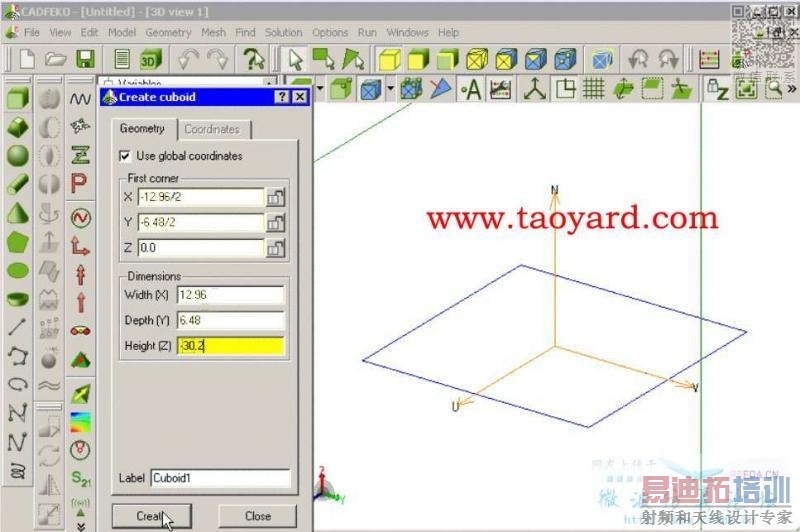

第二步：建立模型。矩形尺寸为：12.96*6.48*30.2，采用对称坐标，将第一个点设在对称点上（-12.96/2，-6.48/2，0），坐标原点为（0，0，0）

第三步：设置区域填充介质，将矩形区域真空填充，区域介质选择free space

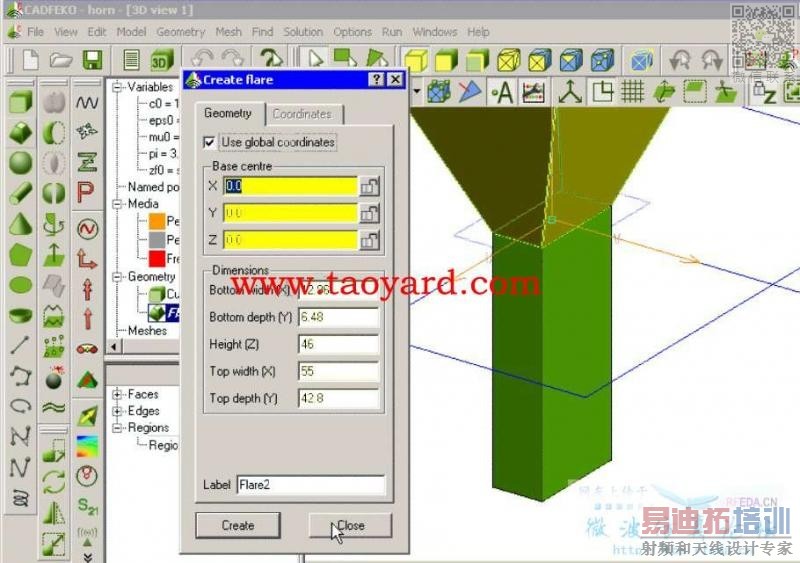

第四步:建立喇叭模型，使用棱台工具，坐标原点（0，0，0）不变，设置尺寸底部X方向宽度12.96，Y方向宽度6.48，棱台高度46，顶部X方向宽度55，顶部Y方向宽度42.8.

第五步：设置介质填充，选择free space

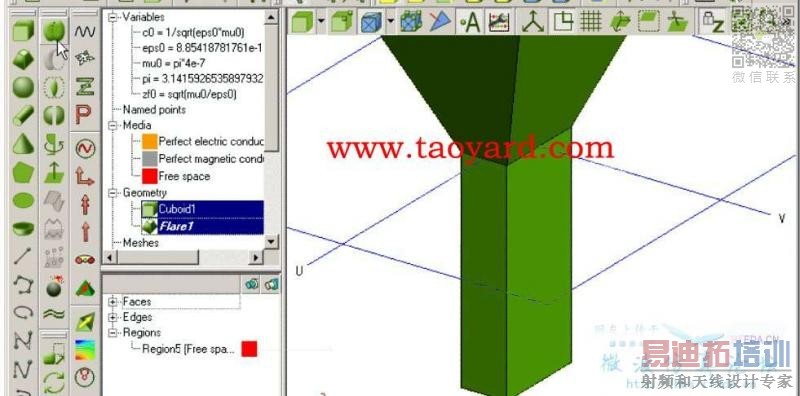

第6步：将矩形与喇叭结合为一体，选择两者，然后点击布尔运算中的Union parts

第7步：移除喇叭的上面还有两者的接触面,选择simplify移除两者接触面。

选项全选，包括：
•点
    移去多余的几何点
•边/线
    移去金属表面的边
    移去介质表面的边
    移去金属区域内的线
    移去介质区域内的线
    保持边/线的局部特征
•面
    移去金属区域间的面
    移去相同电解质间的面
    移去壳区域的面
    保持面的局部特征
•区域
保持区域的局部特征

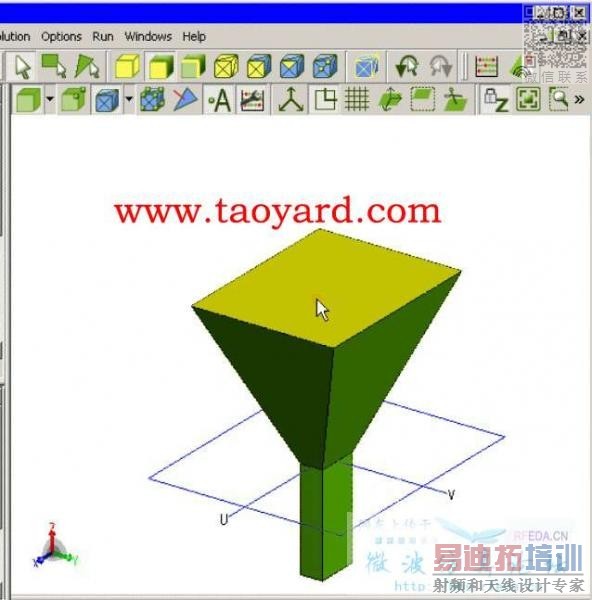

去除喇叭顶部面，选择select  face，然后delete

第8步：设置馈电点。

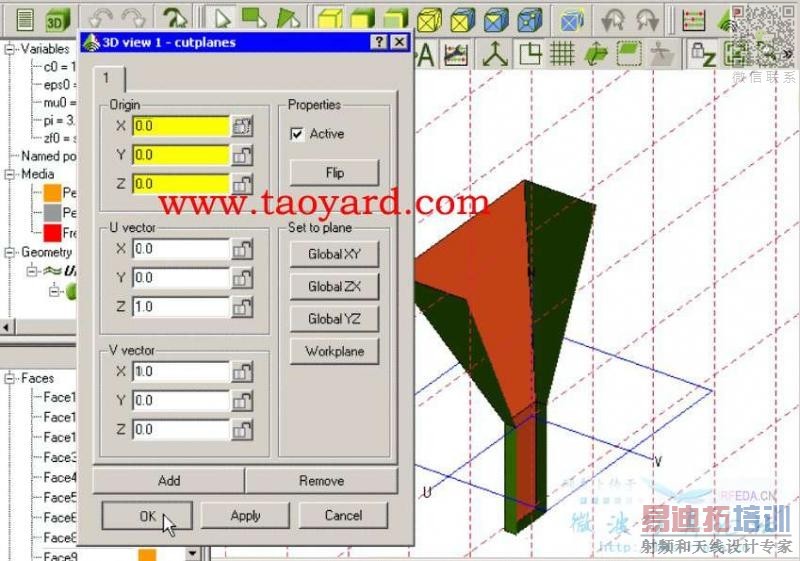

首先使用specify cutplanes，取zox面，如图

接下来建立馈电探针的模型，选择line,开始点的坐标为（0，-6.48/2，-27），结束点坐标为（0，-6.48/2+4.5，-27）

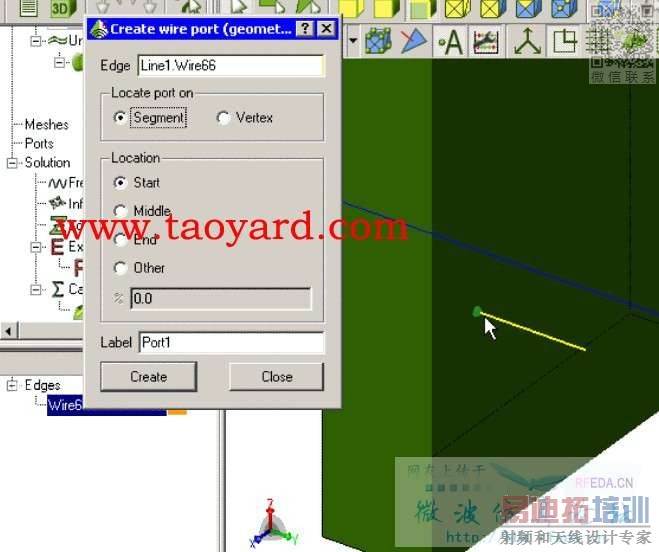

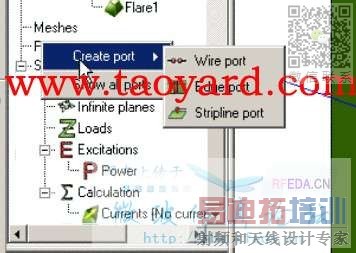

建立端口

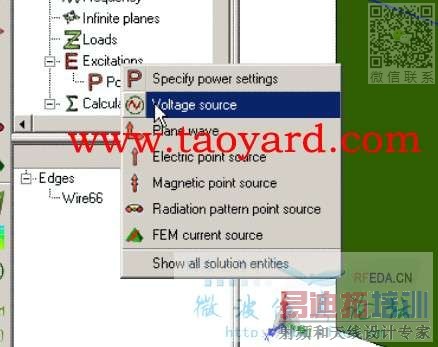

设置激励

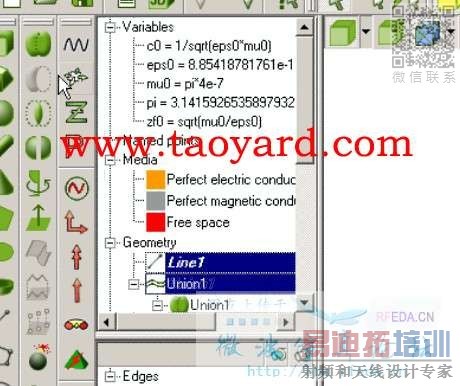

将探针与喇叭整体结合起来，使用Union parts工具

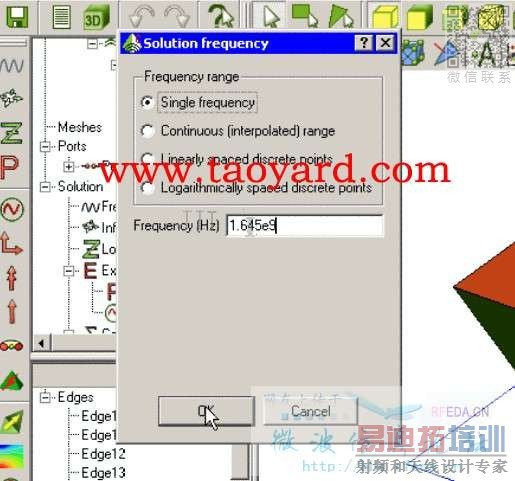

第9步：设置工作频率，1.645e9

第10步：近场部分积分，积分区域为喇叭的顶部，开始点(-27,-21,46),结束点（27，21，46）
步长设置为54/20,42/20,0

第11步：设置远场积分，计算增益等，选择3Dpattern即可。

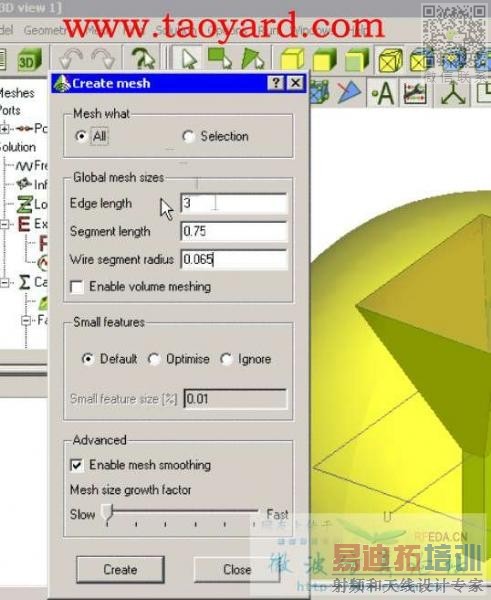

第12步：mesh，设置边界长度3，段长为0.75，线部分半径0.065.可以将近场和远场部分隐藏，然后点击保存。
