用 FEKO 来做 Planar Antenna ？

本人是新手 想用 FEKO 来模拟 Planar Antenna
所以在网上找到了这文章
"A Planar UWB Monopole Antenna Formed on a Printed Circuit Board"
http://www.fujitsu.com/downloads/MICRO/fcai/input/uwb_monopole_antenna.pdf
FEKO 的 Example 中有类似的叫 Patch Antenna
我参考了它, 来写 UWB Monopole Antenna ！
当我写好了, 就去绘制 VSWR 与 Frequency 的关系
怎料 ... 完全与文章中的不一样
1. 想问一下 绘制 VSWR 需要在 CADFEKO 有特别的设定吗 ?
2. 我用 Wire + port 来做 voltage 有没有问题呢 ? (我试过用 Edge 来做 port, 但不成功)
3. Ground plane 不是在底, 而是在面, 要怎样设定它是 Ground plane ?
请各位指教一下小弟 ... 谢谢

对于3，你调整工作平面试试

不是太明白, 怎樣調整工作平面 ?
FEKO中, 好像沒有可以設定 Ground plane 的地方 @@

1. 想问一下 绘制 VSWR 需要在 CADFEKO 有特别的设定吗 ?
<--不用 POSTFEKO 看结果就有。
2. 我用 Wire + port 来做 voltage 有没有问题呢 ? (我试过用 Edge 来做 port、但不成功)
<-- 下面有回答。
3. Ground plane 不是在底、而是在面、要怎样设定它是 Ground plane ?
都是 PEC ... Face ... 正负由 Port 决定。
看图的架构你的架构是 CPW
.... 有看过 HFSS的 CPW的架构吗?
FEKO 也是一样，您可以画一个 SMA头用 Wave Port or AE CARD，请参考同轴线那个例子。
当然您也可以使用一个 ㄇ 字型的架构，中间当正两边当负，用 AE Card。(再划 ㄇ 字型，建议用传输限的小工具算尽量让他50奥姆)
原则上这两个方法不会差很多，我都是试过了结果差不哆。
因为 Paper 里的架构有些好像没写得很清楚，所以我无法建一个给您...

Re WebHugo 兄:
谢谢你的解答, 我明白多了 ...
但 看完了你的 同轴线 例子 ... 还不是太明白怎样用 AE Card ?
也看完了 FEKO 中的 User's Manual ... 更不明白 ...
能给我一些 图吗 ?

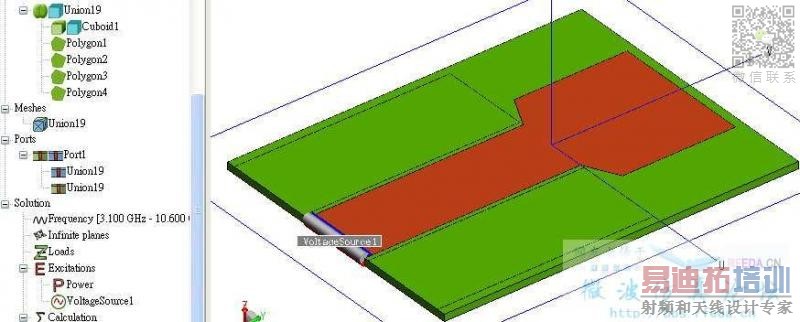

以下是我现在的情况 ...

妳這樣好像不行... Feed 有問題...我貼一個給您...
