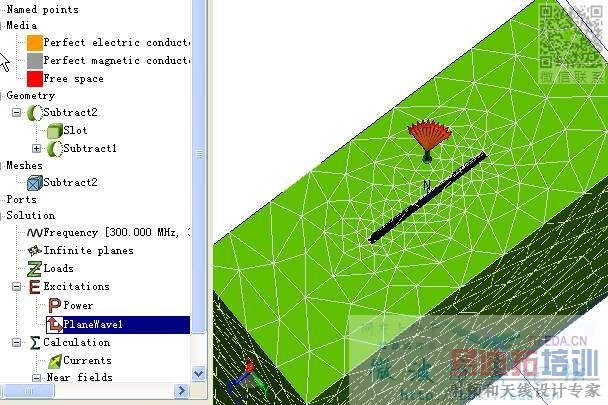

FEKO:平面波极化角 VS  频率曲线图问题！

另外这个：ortho-slice position，翻译成什么比较好呢?

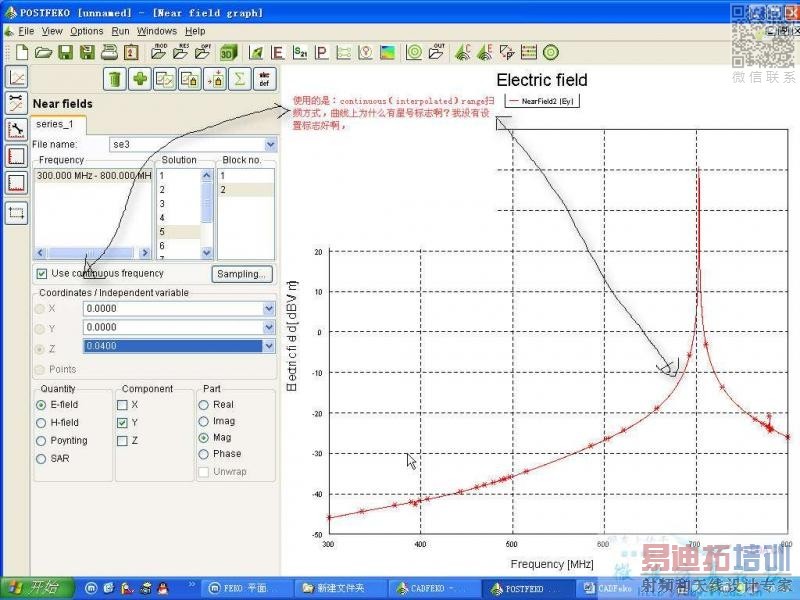

连续插值范围扫频，是不是默认曲线上有标志号?
（我确定，在左侧的纵轴选项上的标志号我没有选！）

亟待求解啊！

自己顶！

我覺得是一開始去定義求解的問題.. 之後都是後處理的問題.

這個地方是你一開始頻率的設定問題...目前你是用類似HFSS-FAST的方法
這跟 HFSS 一樣.. 一個是 FAST 一個是一點點去掃頻... 一般在求解遠近場 ..假使要得到較精確的值
.建議還是一個是一點點去掃頻... 不管是 HFSS or FEKO 都建議這樣做.

回复第五楼：
    那如果我想要看：极化角 VS Freq的曲线，一开始应该怎样定义呢?
是先设置平面波极化角然后再设置频率的事?感觉不应该是这个顺序的问题啊！
webhugo兄，能具体说说吗?

另外这个：ortho-slice position，翻译成什么比较好呢?


很急啊，为了与HFSS作对比，一定要知道在FEKO中怎么显示：极化角VSFreq的曲线啊?
望高手指点！

1、把.bof文件单独拷到另一个目录下，也能打开使用吗?
        我的5.3版本的，没有打开
2、在PostFEKO中，改变曲线的bottom axis的scale，不会影响到你想要显示数据的真实性吗?
      比如说极化角的那个问题
3、怎么把FEKO的剖分信息倒出来啊?
4、怎么样才能看到近场设置中的：某个平面 VS  Freq（整个扫频范围的频率）彩图变化?
5、Solution--Solution settting，里面的各个选项怎么区别啊?什么情况下使用呢?
6、FEKO中所提到的各种“** card”，都是什么意思啊?

答复：1，可以打开的，可以显示二维的数据
       2、不会，只要你的物理定义是明确的，
       3、可以的，在EidtFEKO中有个EG卡，选择可以导出Nastran的网格等
       5、是算法设置方面的
       6、这个问题太大了啊，一下回答不了

magicfmm兄，有时间帮我看看这是怎么回事啊?
http://bbs.rfeda.cn/read-htm-tid-26376.html

小编你的问题最好能归纳一下写在一个贴里面，不然翻页看来看去好乱啊。
1、phi vs freq：其实你在第一个图的postfeko界面中，选中某个频率，然后再solution中的1，2，3，…那栏里，Ctrl+A，就可以显示了
2、翻译：可以叫做“切面位置”吧，个人认为
3、bottom axis 的scale，是会影响数值大小的，当相对大小不会变化，是做了缩放的
4、不知道你还问了什么问题了，:)

呵呵，是啊，可能就是因为我问的乱吧，一直没有热心人回答！
热心的majorxiao 兄，再帮我解决几个疑惑吧：
1、FEKO不是有很多文件吗，各种各样后缀的，
   那如果单独把其中的：.bof文件拷到其它地方，也能打开使用吗?
  （如原来在c盘，现在弄到d盘去了，别的文件都不要）
   不知道怎么回事，我使用5.3版本的，打不开总提示错误！见图片1！
2、在FEKO近场设置一个平面，在PostFEKO中观察场图！
   但看到的只是单一频率下，E VS phase的彩图，
   那能不能看到：E VS  phase在整个扫频范围的频率下的彩图变化呢?

楼上的问题，1是因为你的文件放在了中文路径中，FEKO对中文的支持比较差
2的实现FEKO本身是不提供的，但你可以手动去更改显示频率，即每个频率设置求解一次，后处理的时候，会有多个数据序列，然后鼠标选择要显示的那个频率，截一副图，再改成另外的平面，截图，组合成动画

感谢回答！
1、我试过了，目录里面无中文字样的话，确实能打开，试想别的 后缀也应该吧！
2、虽然是个方法，但一般扫频带宽很大，每个点频都运行一次，很费劲啊，呵呵，看来FEKO这方面不是强项！
