feko5.3的波导端口设置步骤
录入：edatop.com 点击：
feko5.3的波导端口设置步骤如下：
1、在CADFEKO中设置三个固定点s1、s2、s3
2、选择端口所在面,properties->local meshe size打钩，设置端口面的mesh size，细化端口处的网格，點OK。然后将端口所在面重命名，eg.feed
3、create mesh，进行网格划分，然后保存
4、run EDITFEKO，添加AW卡，注意在Label of the port triangles处键入端口面名称，eg.Unition1.feed，其中Unition是网格名，feed是端口面名称；在S1、S2、S3分别键入三个顶点名，即s1、s2、s3。其它地方按自己的激励模式要求设置咯
本人还是新手，高手多多指导哈
1、在CADFEKO中设置三个固定点s1、s2、s3
2、选择端口所在面,properties->local meshe size打钩，设置端口面的mesh size，细化端口处的网格，點OK。然后将端口所在面重命名，eg.feed
3、create mesh，进行网格划分，然后保存
4、run EDITFEKO，添加AW卡，注意在Label of the port triangles处键入端口面名称，eg.Unition1.feed，其中Unition是网格名，feed是端口面名称；在S1、S2、S3分别键入三个顶点名，即s1、s2、s3。其它地方按自己的激励模式要求设置咯
本人还是新手，高手多多指导哈
正在学习中，谢谢
对feko还是谈不上一知半解，惭愧
寫得很詳細....
FEKO V5.4 有更簡單的設置。如下圖：

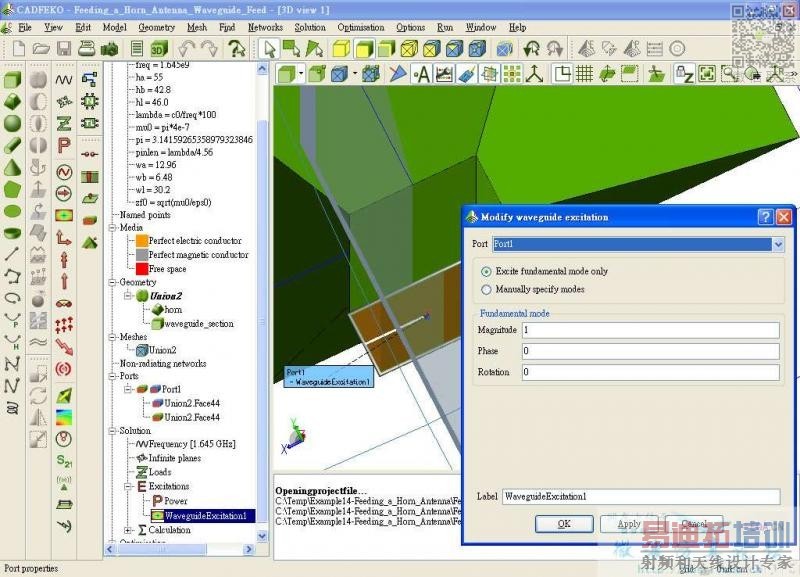

FEKO V5.4 - AW Port 01

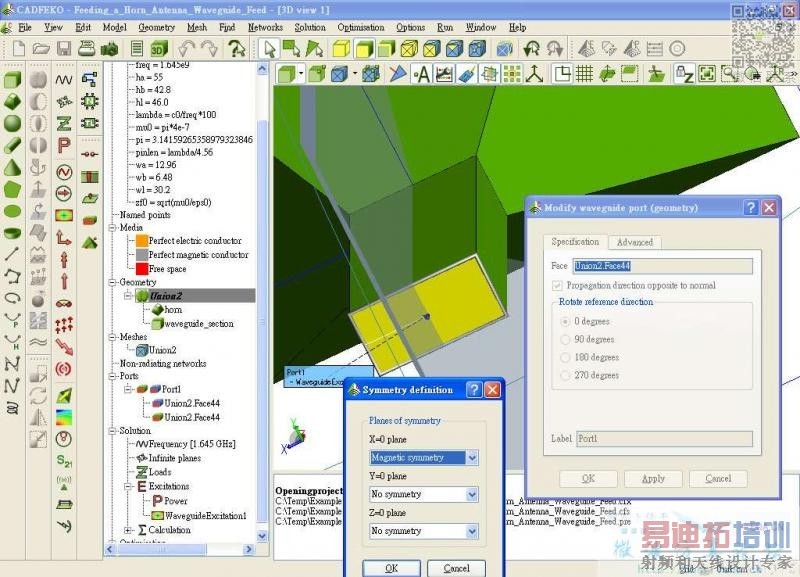

FEKO V5.4 - AW Port 02
谢谢分享，写得很清楚，学到一招
请问，仿真完后在postfeko中的S21选项卡中怎么没有数据呢? 怎么查看得到的波导端口处的S11?
谢谢小编，很不错
