请问在feko中怎么设置CPW端口馈入？
录入：edatop.com 点击：
我用的是Feko 5.4 Lite。 谢谢先！
其實跟 Ansoft HFSS 沒什麼兩樣。
Reference Paper .. USE Wave Port and AE CARD
[PDF] Design of Flexible CPW-Fed Folded-Slot Monopole Antenna for 5.8 ...檔案類型: PDF/Adobe Acrobat - HTML 版
selecting the structure of the CPW-fed slotted antenna,. good radiation characteristics and ... antenna[5], the thin and flexible CPW-fed antenna for ...
sparc.nfu.edu.tw/academic/k/k03/26-2/6PAPER_定稿_學報投稿論文定稿_飛機系劉文忠_.pdf - 類似網頁
IF SMA ....

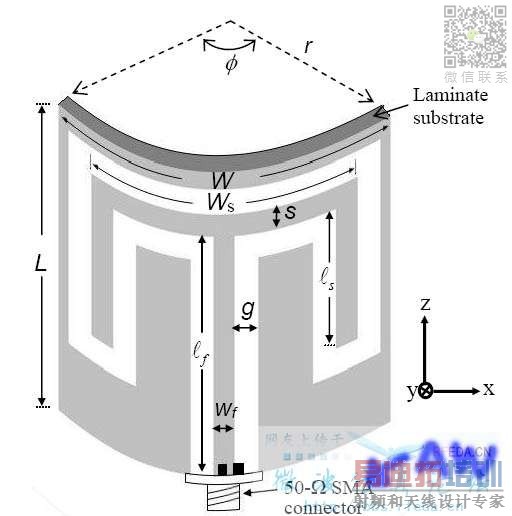

1. AW CARD - V5.4 可以直接在 CADFEKO 上打 Wave Port。

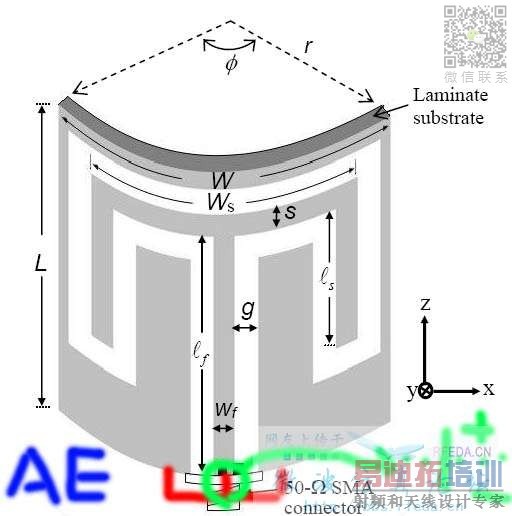

2. AE CARD - 造成 + 與 - 的架構即可。
IF 將 Model 簡化，最好算一下是否匹配。可以透過 TX Line 免費軟體算一下。
AE CARD - 造成 + 與 - 的架構即可。
谢谢webhugo指了一条明路。
我试了在editfeko中用AE CARD 设置 +（一条边） -（两条边）， 不知道这里的label用的对不对?（我用的是模型中物体的三条边）
** Sources
AE: 0 : Union4.Edge20 : Union4.Edge16 : 0 : 2 : 1 : 0 : 50
: : Union4.Edge24
另外，我对script没有什么概念，在这些设置完之后，还需要回到CADFeko里mesh吗?还是直接运行Feko?
