请问在CAD FEKO里面怎么画圆柱的底面拐90度的接头的模型啊?
录入:edatop.com 点击:
如题
想把一个圆柱的底面拐90度形成一个弯接头,可是把面画好后spin的时候提示错误,据说是因为旋转轴不能与底面相切
请问如果我想画一个这样的接头该怎么画啊?
想把一个圆柱的底面拐90度形成一个弯接头,可是把面画好后spin的时候提示错误,据说是因为旋转轴不能与底面相切
请问如果我想画一个这样的接头该怎么画啊?

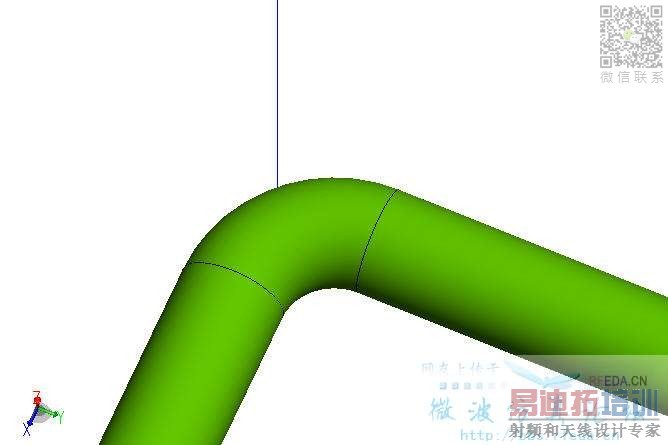

下图是在CST里面画的,就是要画一个这样的接头
我做过了,你可以先旋转生成一个圆环,然后先横切一下就是沿旋转轴垂直的面切,然后再沿旋转轴平行的面切 最后把90度角内的上下两个布尔并就行了!1
请问下你的圆环是怎么生成的啊?是画一个圆面后旋转360度吗?
我旋转的时候老会提示错误
把示意图..贴出来阿..供大家参考。
不是用园面 而是用圆圈 就是线 旋转生成 圆环 然后再按我说的 切并就行了
不会,实在不行考虑用HFSS画好图或PRO/E导进去吧
画法应该跟 HFSS 很像。也可在 CST将档案会出在汇入FEKO。
1:建圆环
2:找旋转中心
3:扫描
好,谢谢你的回复
