对数周期天线的例子中传输线的定义？

Define eleven transmission lines to connect the dipoles. Each transmission line has
a characteristic impedance of Zline and a length sigmaN.Checkthe Cross input
and output ports to ensure correct orientation of the transmission line connections.
Set the local mesh radius for each segment the defined radN variable.
• Connect transmission line N between element(N-1) and elementN for all the trans-
mission lines.
• Define the shunt load using the admittance definition of a general non-radiating
network (Y-parameter). Specify the one-port admittance matrix manually (Y11 =
1/Zload).
• Connect the general network to Port11
上面这几个步骤怎么操作?初学FEKO，还希望各位多帮忙。

对数周期偶极子天线馈电应该是两根传输线组成的集合线，每对偶极子的两个单极子是反相等幅馈电。
上面所说的例子有例子模型啊，可以打开参考嘛，V5.4，28例

同意苏德意见

可否发个本例子的模型，万分感谢！

问题是发给你也没用啊，如果你没有V5.4版本的话打不开模型。因为你版本低
你有V5.4版本的话模型是自带的，不用我们发

楼上的老兄，在5.3里面能不能仿对数周期天线?怎么仿?

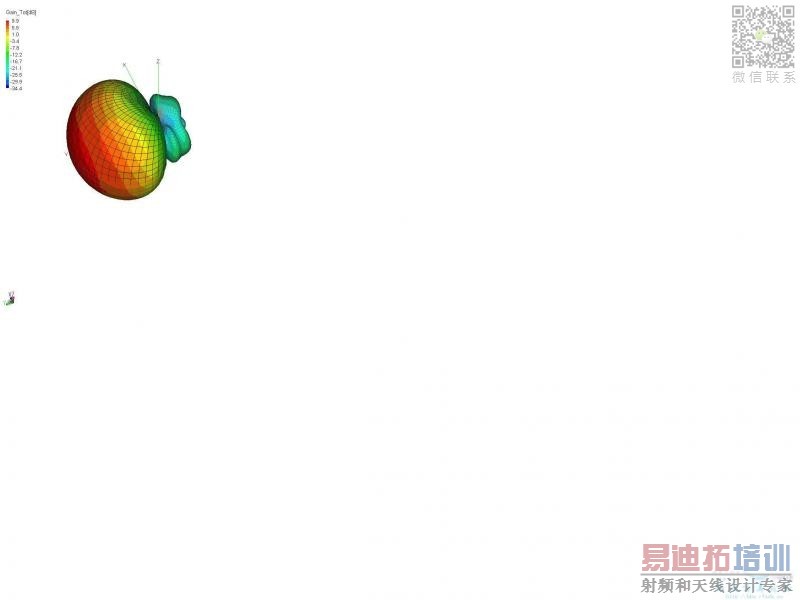

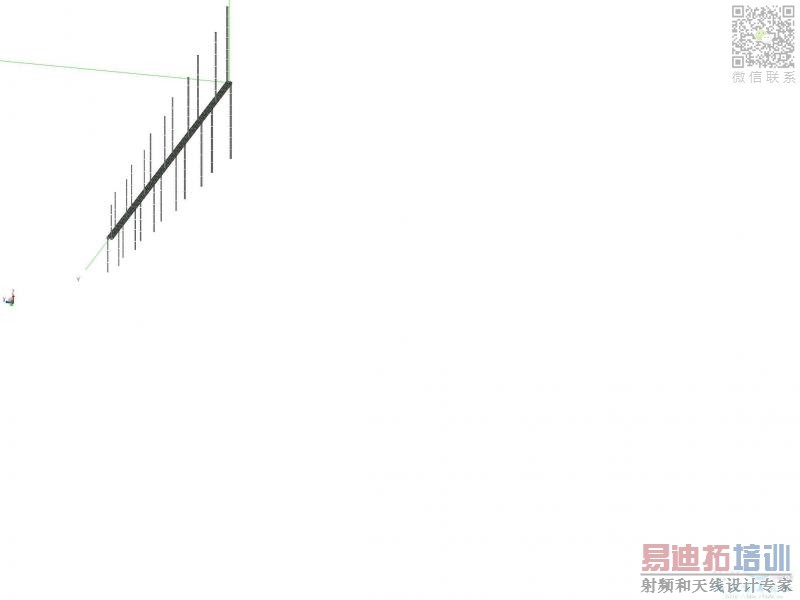

可以仿，我已经仿了一个出来了，用平行双管集合线来实现偶极子的馈电。

額外的嗎?可以傳上來供大家參考嗎?.. THANKS！...

怎么没有技术分加加啊

问苏德，平行双管集合线的特性阻抗怎么保证是50欧姆呢?

有公式的吧，我记得当时是用论坛上一个小软件算的，你可以找一下，管子的半径，两根管的距离，输入阻抗参数就可以定下来
