废话不多说了，这次带来的是第2个例子---------位于立方体前方的偶极子

首先我们定义一个变量LAMBDA=4（和上面的一个例子一样）
然后我们建立一个立方体，由于例题要求边长是Lambda/2,所以具体的设置，如图

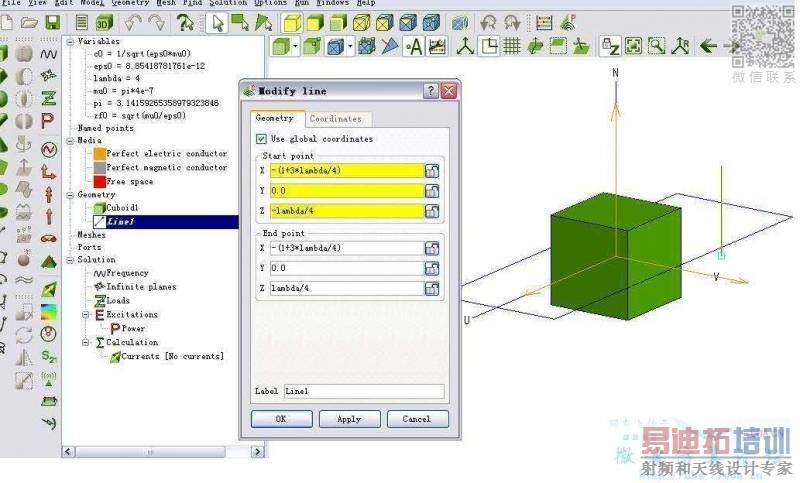

然后我们建立一条线段，如例题，长为lambda/2，位于立方体的3/4个波长的地方（我晕这里，也不说个具体方向，害我试了好几个才试出和例题一样，直接说个在-X轴上不就好了）我理解的是距离立方体表面3/4波长的距离，所以加了个1。不知道对不对
如图

然后如前面一个例题一样，我们在线段中间加上一个端口，如图

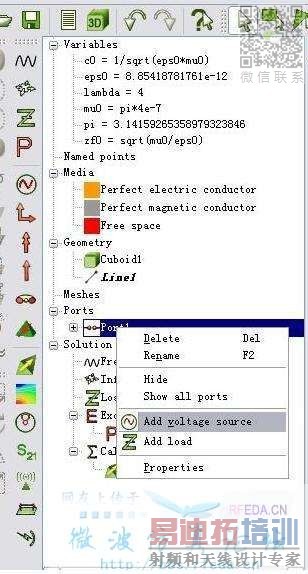

还是和上个例子一样，我们给PORT1加上个电压源（又键点击既可选择）如图

然后设置周波数（频率），如图

然后进行求解设置，远场设置如图，我们选择在XY平面就可以了。
如图

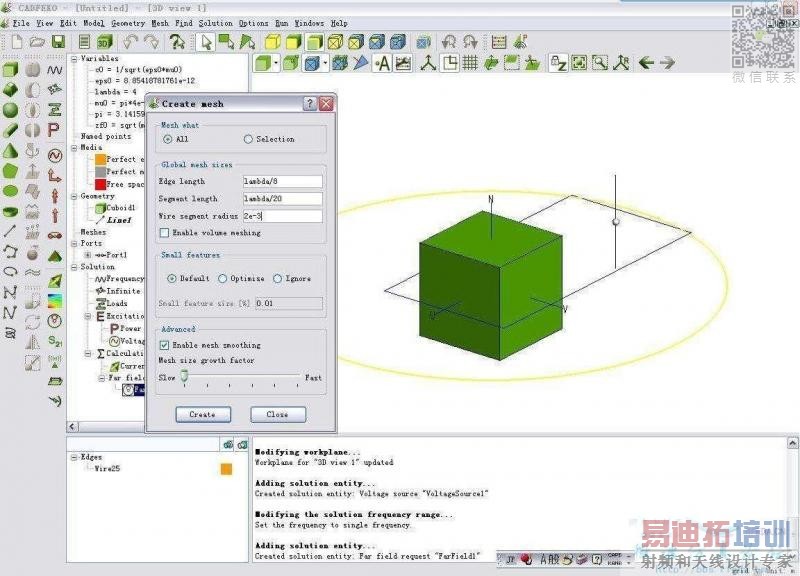

然后我们开始进行MESH的划分，没什么难度。照着做就是了，如图

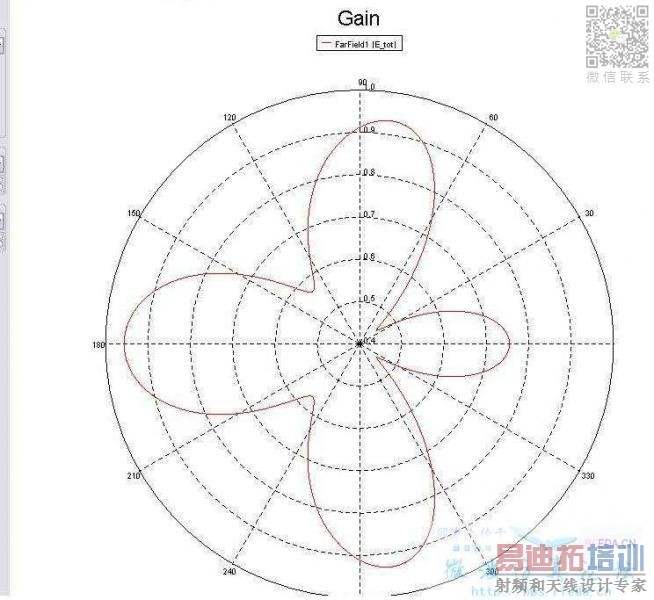

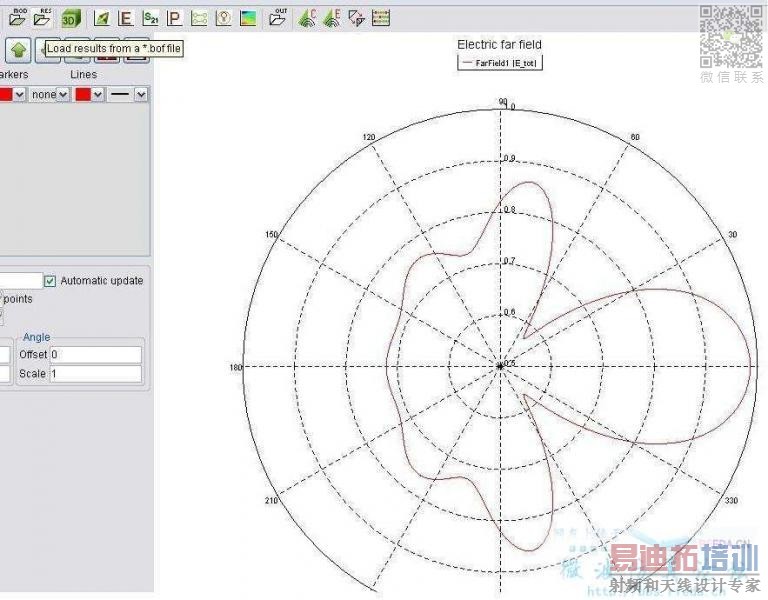

完成后，我们保存，进行FEKO计算，计算完成后，我们进入POSTFEKO，点击上面的远场图表，我们就可以看到我们的计算结果了。如图

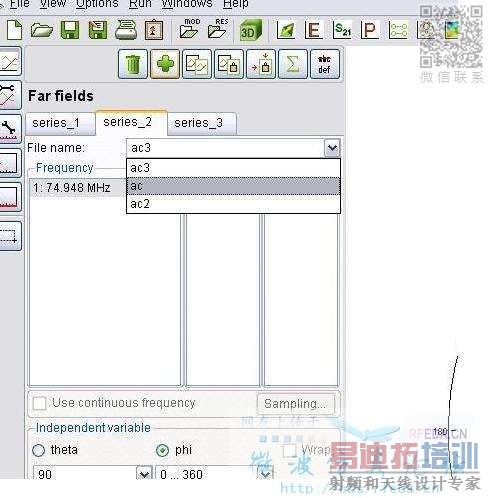

然后我们继续做（记得在POSTFEKO里也别忘了保存，我们以后还会用到的）
然后我们要做的是-------------·偶极子和有损金属立方体·
我们回到CADFEKO里，对现在的模型进行修改，使之得到我们的新模型，具体如下
首先我门点击立方体，在左下的对话框中，我们对Regions进行设置，把他的TYPE 变成空心的。
如图

然后我们在上方的MODEL下拉ADD MEDIUM中的METALLIC（金属），第一个是诱电体选项，一会我们会用到。
如图

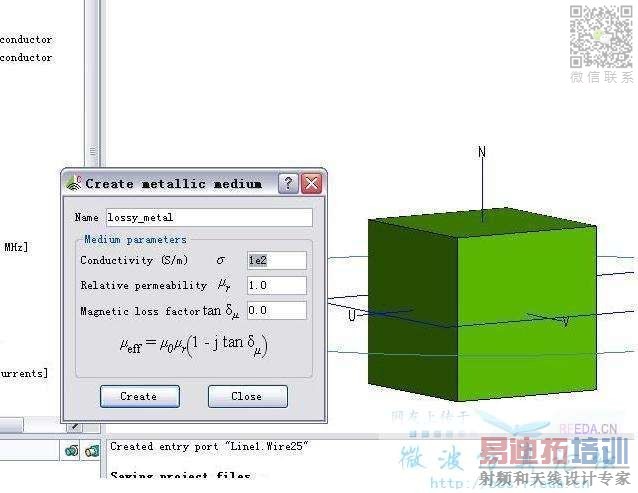

然后我们修改电导率为1e2。
如图

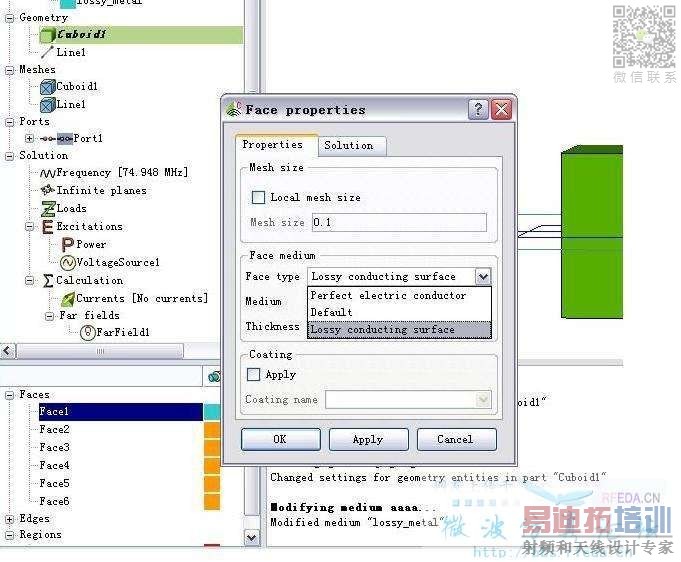

然后我们选中立方体，在左下的FACES中选中，各个面，然后在属性选项中在FACE TYPE中选择，LOSSY CONDUCTING SURFACE，然后在MEDIUM中选定我们刚才设置的金属材质。然后6个面都这样设置。
如图

完成后，我们要从新划分MESH，然后保存，然后FEKO计算，再然后（好多然后啊，哈哈）POSTFEKO，仍然然后，我们在POSTFEKO中保存（以后会用到）。
一切都完成后，我们进入第3个模型·偶极子和介质立方体·

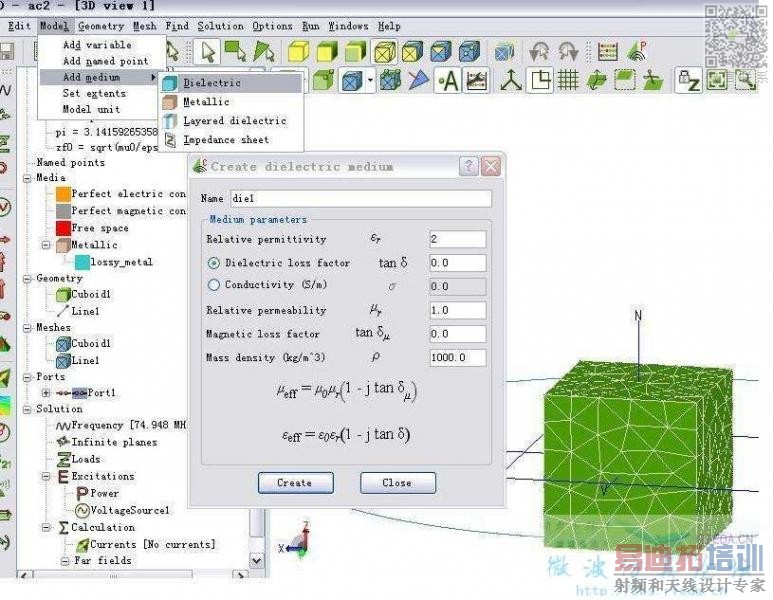

我们还在MODEL下拉中选择ADD MEDIUM然后第一个诱电体（介质体）选项，然后我们把它叫DIE1 相对介质常数为2。
如图
