从零开始学FEKO（FEKO示例入门-中文译稿之图形具体演示）

首先要感谢为FEKO中文翻译做出贡献的论坛大哥大姐们，没有你们世界都是灰暗的。感谢。
小弟作为一个超超超------入门的理科学习者，不小心掉入这个FEKO陷阱里。但是像我这样拉风的男人怕过什么?
要学就学最难的，什么数值计算啊，有源无源啊，雷达天线啊，毫米,纳米波冲击波啊，能搞到的都学。出口就是什么MOM，FEM，FDTD的，你要是只会MATLAB你都不好意思跟我说话。你说像我这样拉风的男人该让我学什么?（旁白----先学学CAD建模吧-_-;）  建模?那是我第一个小时学得，先从FEKO起。你还别嫌难，商量余地都没有，你得明白我这种人的心理啊，连微积分都搞不清楚的人根本就不在乎你什么Maxwell方程式是什么。所以我的口号就是：只学最难的，不管懂不懂。管你院士，博士，硕士，学士，一样的蒙你。
说了半天，如果你是高手，鄙视我吧！  哈哈。
怎么才能让图片看上去大一点啊，怎么老这样。请帮忙

本例子是基于，FEKO示例入门（中文译稿）上的例子，做的。为的是让大家更直观的学习。
废话不多说，首先第一个例子， 1偶极子天线示例

请结合，FEKO中文译稿（微波仿真论坛版）看此帖子。

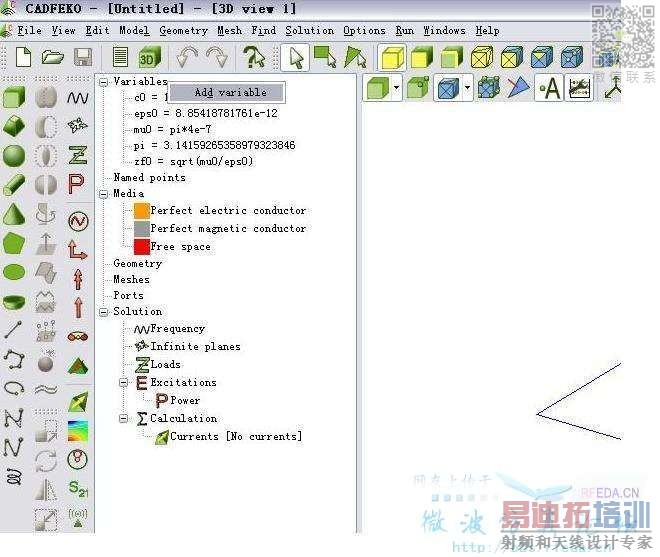

如下图所示，我门在建立模型的时候第1步，
建立一个变量  LAMBDA=4

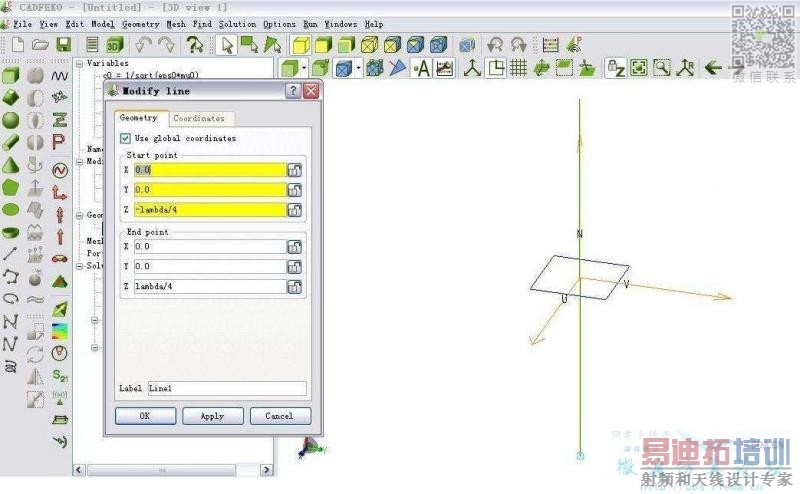

然后我们沿Z轴建立一个长为LAMBDA/2的线段。
如图，我们把线段的中心定义在原点。所以具体如图。

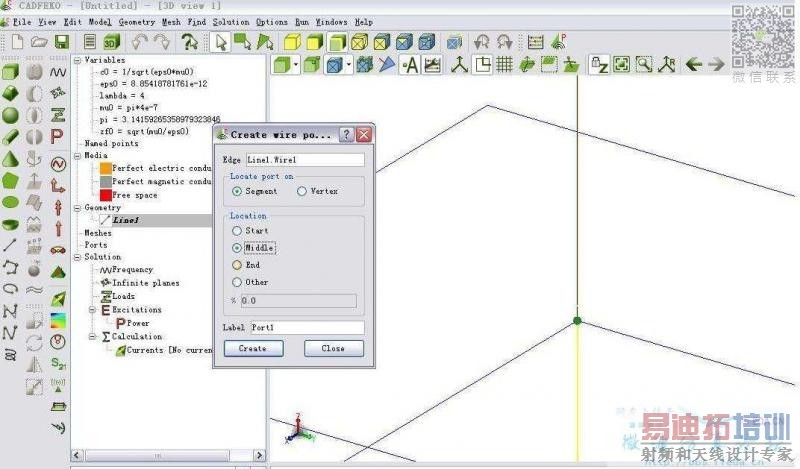

然后我们定义一个线端口，如图在Geomtry下，我们能找到创建点的选项，选者第一个金属线（金针）点。如图

然后我们在对话框弹出后，鼠标选者我们刚才做的那条线，在Edge里就会显示我们那条线线了，然后我们把点定位到中间。

然后我们实现建立模型的第4步，在线端口上加上电压源激励。如图

再然后，我们对建立模型的最后一项进行设置。
设置周波数（频率）为C0/LAMBDA。如图。到这里我们对模型的设置就完了。
这里请大哥大姐们能具体解释下，设置的数据有什么理由吗?

然后我们进行求解的设置，
在右边我们选择，远场设置的按钮，弹出的对话框中我们如图设置，
实际上下面有选择XY，XZ，YZ平面的选项，还有3D选项的，不用麻烦手动输入数字，  在INCREMENT是指设定的观察点。如图

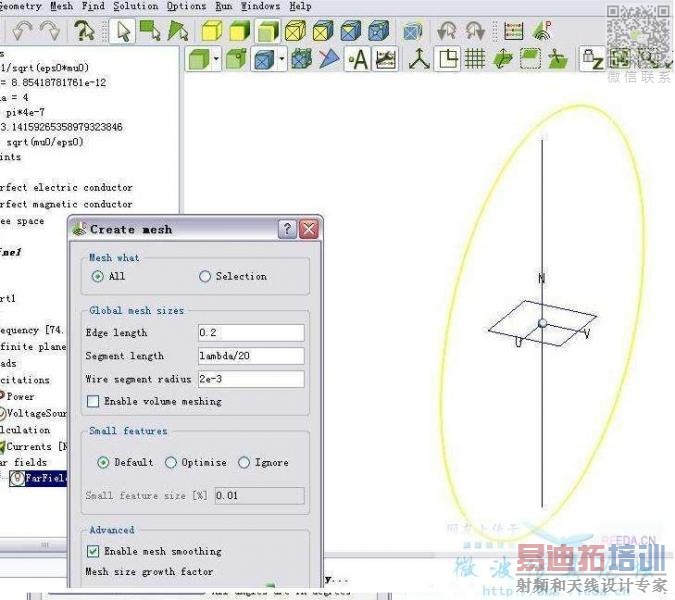

然后我们对MESH进行设置，没什么好说的。  如图

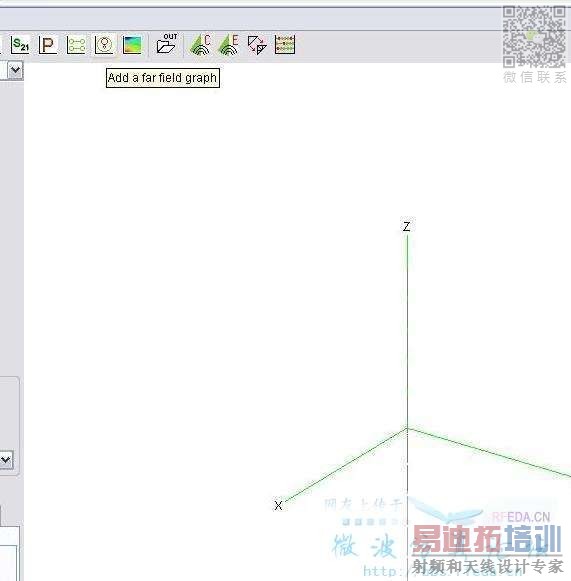

一切完成后，保存后，我们按ALT+4运行FEKO，计算完成后，我们运行POSTFEKO，在POSTFEKO中我们在顶栏上找到ADD A FARAFIELD GRAPH选项  如图

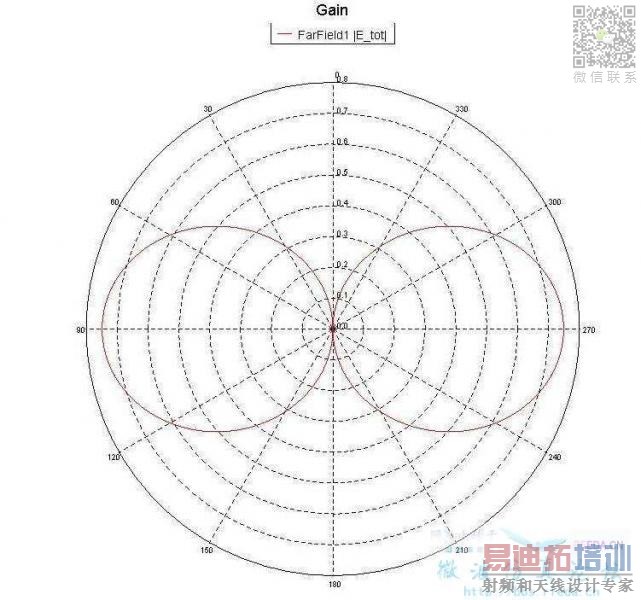

这样我们就能在POSTFEKO中看到和例子一样的图形了。如图。 [attachment=6415]

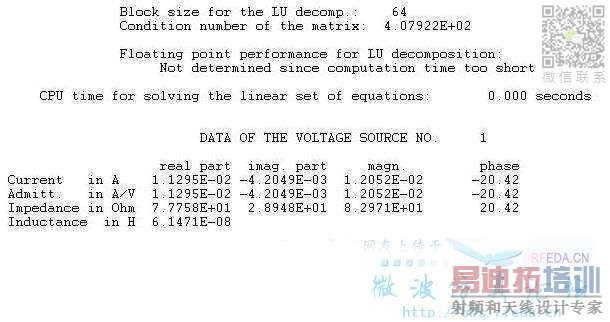

我们也能如例子上面说的，在POSTFEKO最顶端的地方点击*OUT按钮，从中看到我们需要的信息，可以看到我们做的和例题得到的一样的。哈哈，高兴吧。

好的，支持原创帖子，希望能做个抛物面的例子

顶一下

HAO ， JIXU  NULI ！

最基础的都不懂，也能学呀

说的那一堆话.......
实在太强了

不行,又是线馈
做喇叭很好做,就是....
FEKO520前辈,能指导下如何做EDGE PORT及STRIPLINE PORT如何做,在什么场合做...

,效果出来的方向图一样?用三种激励方式.
以前我发过交流贴让鄙视了,说我没看例子及说明,岂不知我的英语水平有限...威望 O的,菜鸟级别.没法偷学到别的...

抛物面就做个面,激励的作法和520的说法一样做便是,但方向图出来是三角形的,只能看最高增益,没弧度的,也就是说完全变型了,用来检查面是否能达到增益设计要求还行,其它的就没什么参考价值了,这只代表个人看法

真正的谦虚只能是对虚荣心进行了深思以后的产物。柏格森
拜读中

刚开始学习FEKO，谢谢小编提供学习例子。

LZ说话很有趣. 边甩头发边说更拉风...

谢谢小编提供学习例子。

开场白很牛x！

期待更新中

好贴，谢谢

小编太感谢你了！真心的感谢你！

“不小心掉入这个FEKO陷阱里。但是像我这样拉风的男人怕过什么?” 不得不说，小编你太有才啦！
而且，还很勤劳，呵呵，学习了

ding ding感谢小编无私奉献！
