FEKO中方向图的计算问题（考虑互耦）
录入：edatop.com 点击：

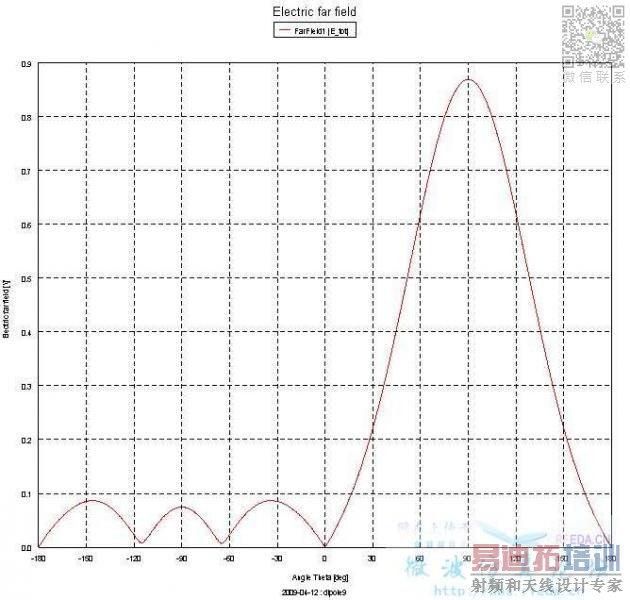

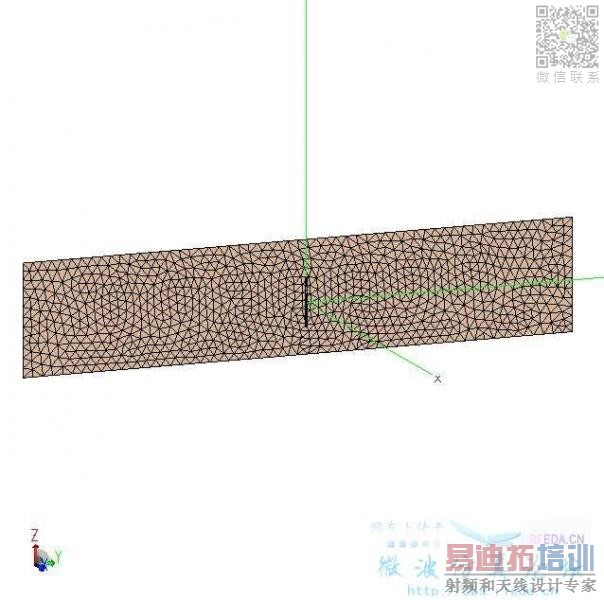

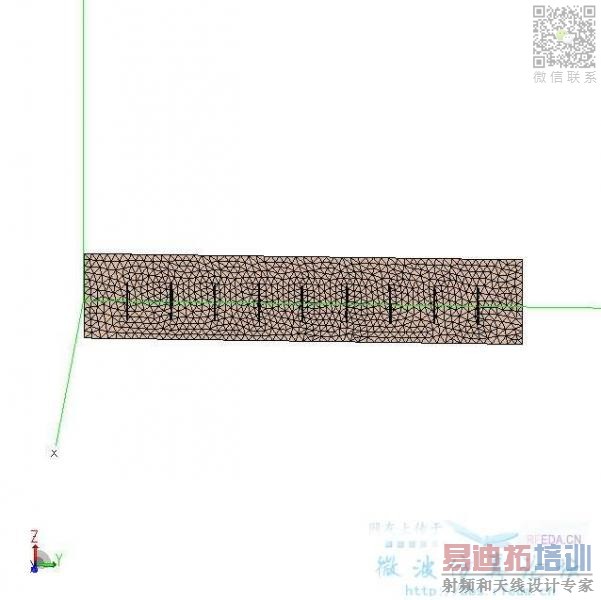

本人在用FEKO做一个9元线阵的仿真（模型如下），使用电压源馈电，孤立条件下的带有同样反射板时单元方向图最大值为1.88V（如图），但是中心单元阵中单元方向图却只有0.87V。但是在单元间距为0.5个波长的情况下互耦应该比较小的，为什么这里影响会这么大呢?有哪位可以解释一下，多谢！（FEKO中计算出来的互耦系数也是比较小的，如果用入射信号和用FEKO中计算的散射参数矩阵算出的反射信号用Matlab编程进行叠加计算，结果是归一化方向图与FEKO的归一化方向图十分吻合，但是各自的最大值却差别较大。）
我看完FEKO中计算出来的S参数，觉得影响不应该这么大，有没有人知道FEKO中是怎样处理的。因为我还要利用FEKO中计算出来的S参数（即互耦系数）矩阵在按照公式进行编程仿真，仿真结果与FEKO中的比对，归一化后方向图十分吻合，但是就是各自的最大值相差很大，我怀疑就是在S参数的处理上有问题。这个问题困扰我好几天了，可以说是茶不思，饭不想啊，天天眉头紧皱，却看不出任何端倪。如果有哪位做过这方面的工作，给我指点一下迷津，我将十分感谢！
可否将你的模型和文献发上来?没做过这样的研究，不了解一下不好说
两次馈电的电压源都是怎么设置的?
完全贊同...不然只有你樂在其中...呵呵..
归一方向性一直，说明计算没问题。那么只能是馈源激励设置上，例如功率的不同，造成最大电场值不同。
必须考虑总功率。估计是功率的处理有问题。
