急！简单物体RCS远场设置问题求助，请高手指点
录入：edatop.com 点击：
模型：上直径28.4cm,底面直径64.5cm，高度2m的圆锥柱，材料的相对介电常数为3.0，平面波theta=90度、phi=0度入射。
1、远场设置：theta为-90度90度，取20个点。结果：远场RCS二维图为不对称图形。问题：我看了很多资料，像这种双站RCS与theta角关系的二维图都为对称图形，而我的不是。是不是我的设置有问题?
2、远场设置：phi为0度180度，取20个点。结果：远场RCS二维图为一条直线。问题：这结果是否正确?
还请问：双站RC和单站SRCS如何设置?刚接触FEKO，太多问题不懂，请高手指点，感谢
1、远场设置：theta为-90度90度，取20个点。结果：远场RCS二维图为不对称图形。问题：我看了很多资料，像这种双站RCS与theta角关系的二维图都为对称图形，而我的不是。是不是我的设置有问题?
2、远场设置：phi为0度180度，取20个点。结果：远场RCS二维图为一条直线。问题：这结果是否正确?
还请问：双站RC和单站SRCS如何设置?刚接触FEKO，太多问题不懂，请高手指点，感谢
附件里是我的模型和结果，请指点。由于不知道上传图片，只能这样

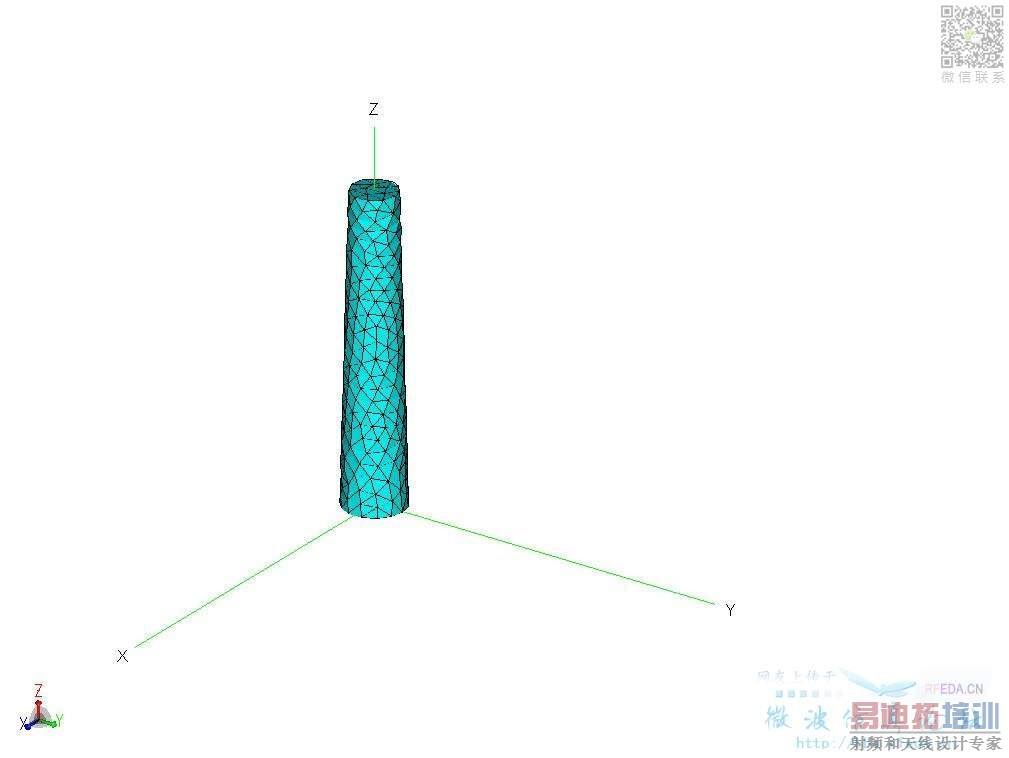

这是我的模型和结果
图中三条曲线是三种不同材料啊
