使用FEKO仿真目标表面电流的问题
录入：edatop.com 点击：
我的试验内容：一平面波入射金属／介质圆球（圆柱），求它们表面的电流。球的半径0.5米，圆柱高为4米底面圆半径0.5米。入射波频率为600MHz,900MHz,1.5GHz,3GHz.理论上金属产生的表面电流的周期性应该比介质的明显，我的却相反，而且表面电流值也比理论小很多。刚接触这个软件 ，所以想是不是我的设置有问题?但是又找不到这种例子，又被催的很急，所以现在很难办。如果有知道的就太感谢，我都快被搞崩溃了。
算介质需要知道介电常数，它和计算结果很相关。另外4米高、半径0.5米的介质圆柱体，全波算法PC32位机器计算不了，未知量太大！
介质球的表面电流就像海王星上风暴。

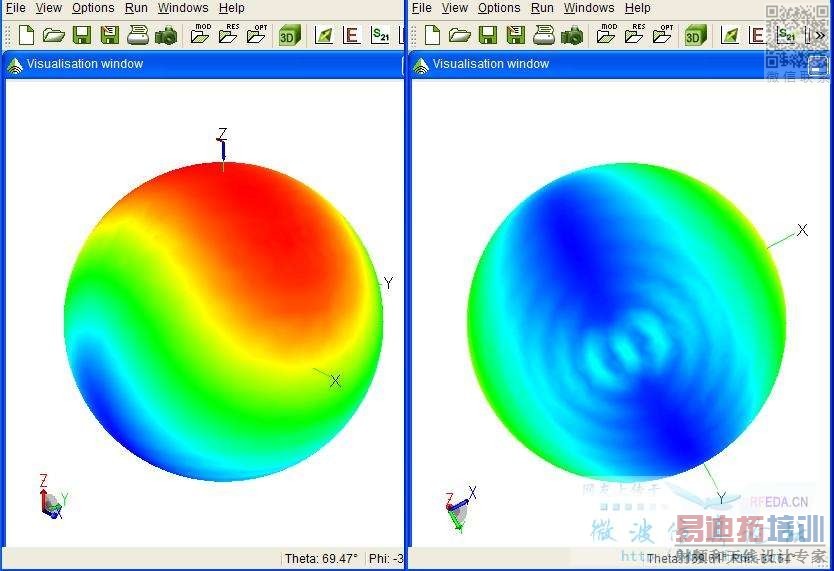

平面波入射金属球，半径0.5米，入射波频率为1.5GHz 的结果：
算介质需要知道介电常数，它和计算结果很相关。另外4米高、半径0.5米的介质圆柱体，全波算法PC32位机器计算不了，未知量太大！

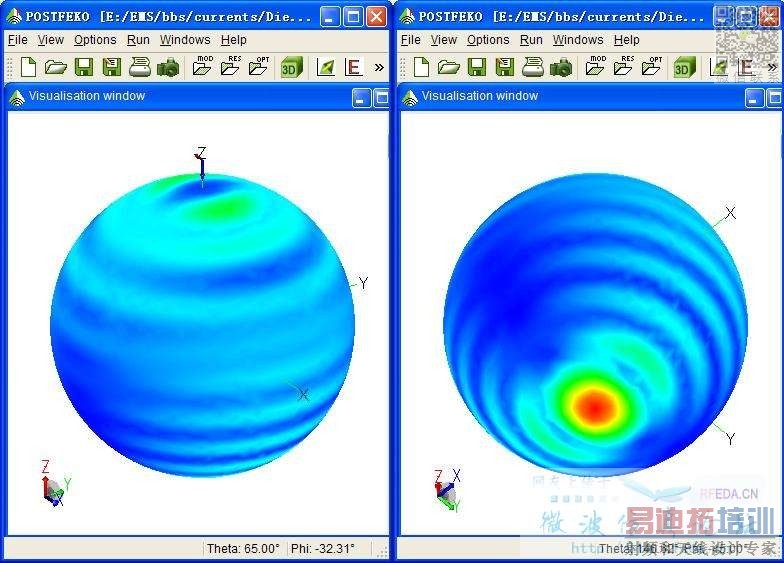

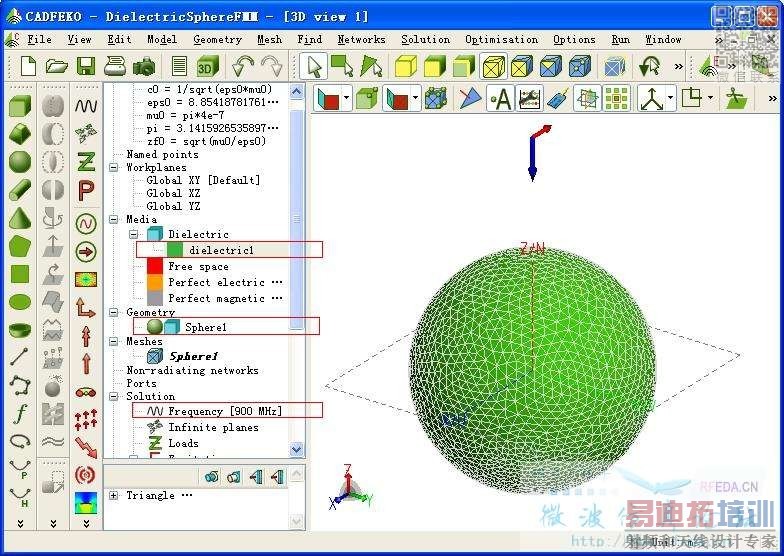

平面波入射介质球，半径0.5米，介电常数为3，入射波频率为900MHz的仿真及表面电流结果：
介质球的表面电流就像海王星上风暴。
谢谢 麻烦你了 从表面电流仿真图上来看基本一样，不知道你的表面电流的最大值多少?
表面电流的最大值：
金属球，半径0.5米，入射波频率为1.5GHz ： 表面电流的最大值 0.005344

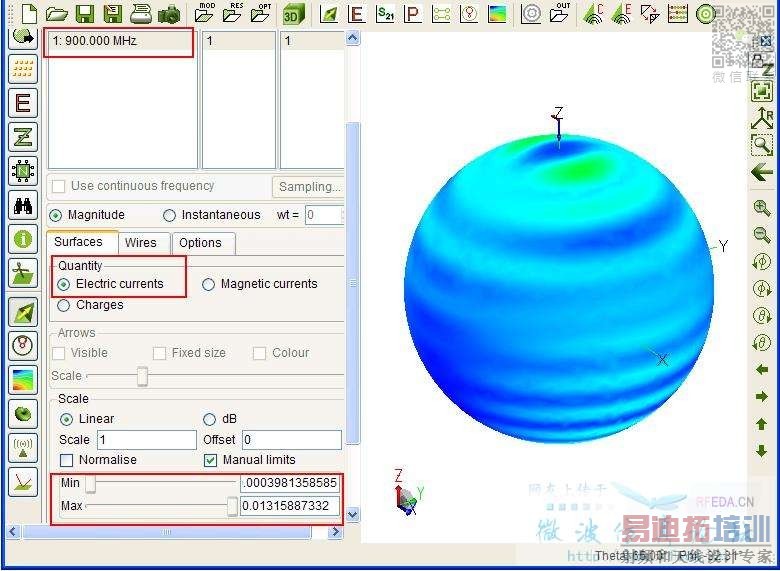

介质球，半径0.5米，入射波频率为900MHz ： 表面电流的最大值 0.01315887
学习
