用天线单元组成天线阵时的端口处理问题？
录入：edatop.com 点击：

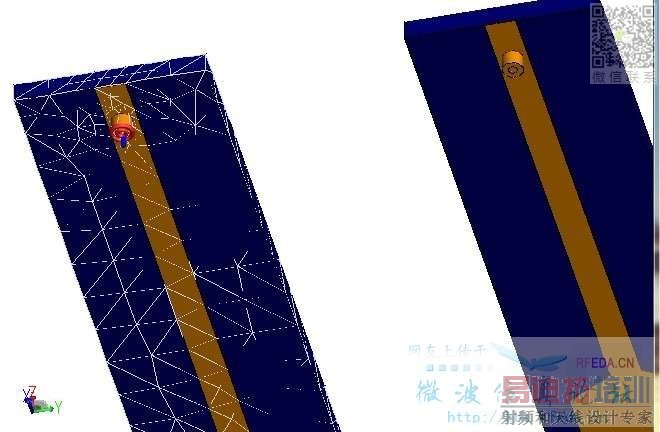

如上面两图所示，直接复制平移，端口并不能被复制，现在我想组一个100多个单元的阵列，要是再一个个单元选择馈电，工作量似乎好大--------

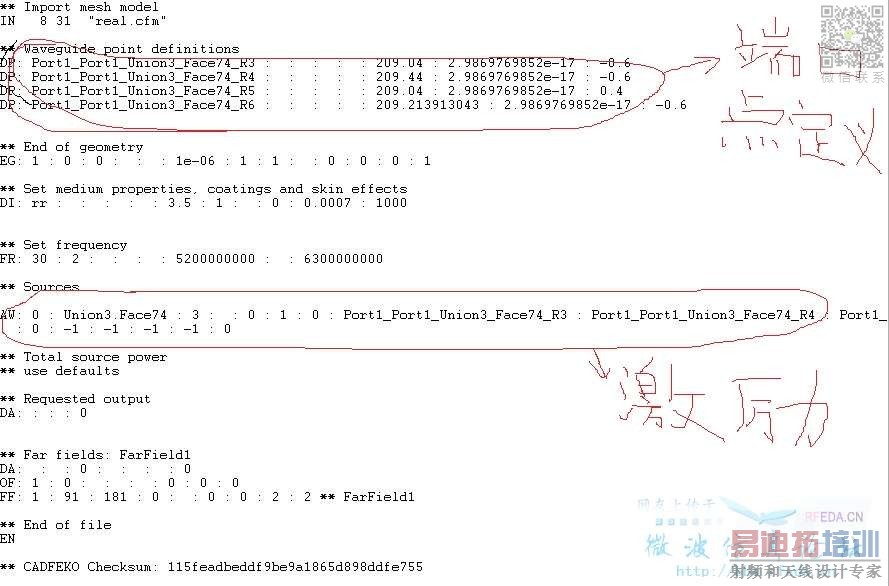

我也想过在EDITFEKO中设置，直接复制粘贴AW卡，但是每个端口还是都要用DP卡定义点的吧，要算出每个点的坐标，工作量似乎更大了
如下图
求高手们指教啊，在FEKO中设计阵列有什么好的方法能免除端口设置的庞大工作量呢
如果你一定要做重复端口设置，在EDITFEKO中可以使用循环卡，先要给出每个点坐标的表达式赋给变量。

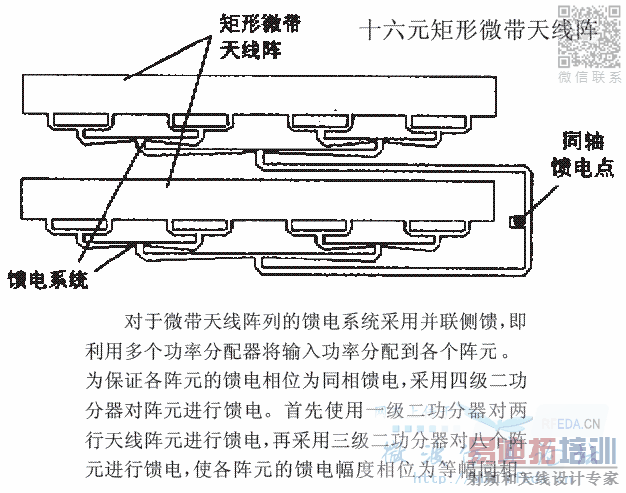

对于真实的微带天线阵，不会有很多个馈电端口，所以设计下馈电网络进行仿真更有实际意义。举个例子如图。
谢谢指导，不过看了好久EDITFEKO，不知道循环卡在哪里。高人可否再指点一下，感谢！
editfeko界面中的循环卡
强大！

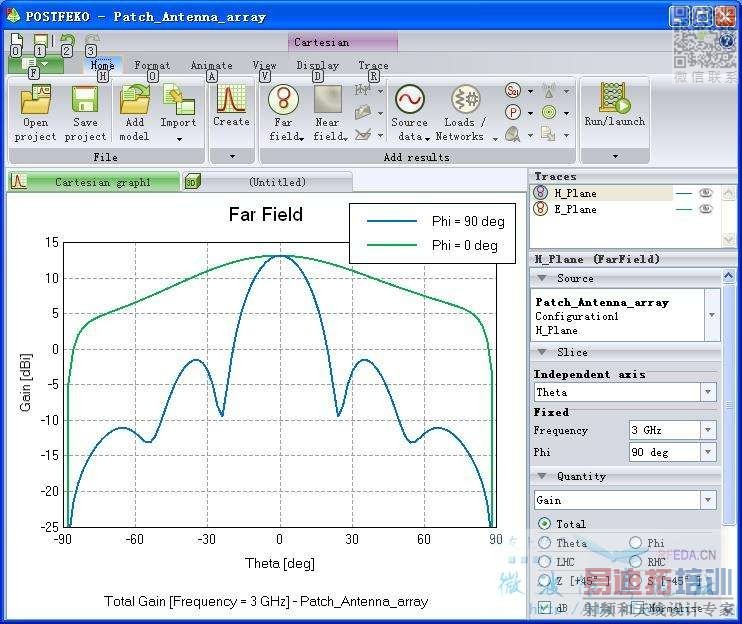

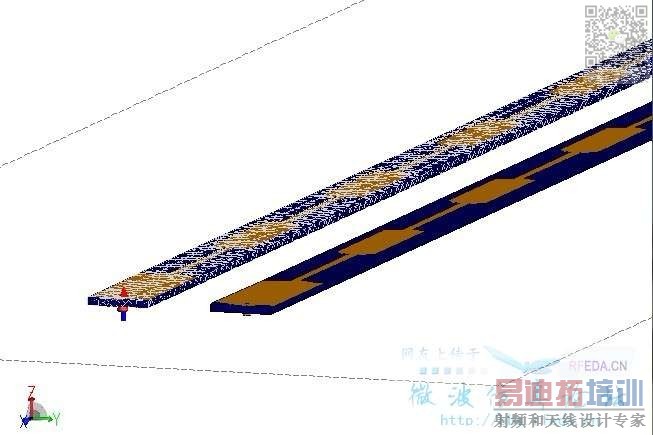

我按照功分器馈电网络原理作了一个简单的四单元微带天线阵，仿真了下。
