在示例入门eg21中遇到的问题

录入:edatop.com     点击:
我做了一下eg21,最后怎么将用MoM,和MLFMM两种方法得到的图形放在一起比较啊?

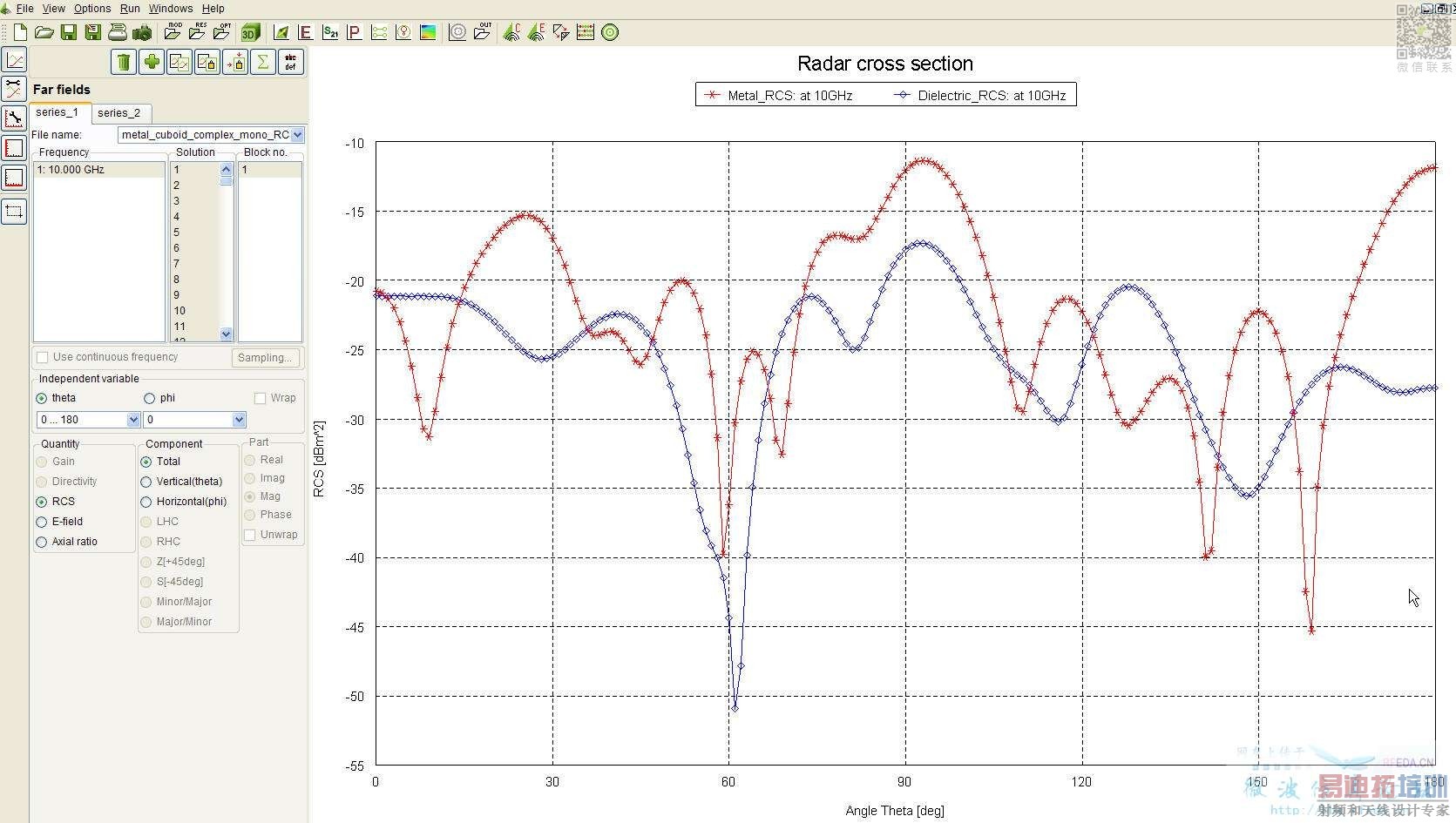

在postfeko中,点击顶部的“Add a far field graph”按钮,显示第一个工程文件的结果(MoM), 点击“RES”图标按钮(Load results from a *.bof file),选择MLFMM计算的工程结果文件(.bof), 在Seris Data部分,点击“+”图标按钮,在Series_1中选择MoM结果文件,在Series_2中选择MLFMM结果文件,这样就在一个窗口上显示了两种算法下的计算结果了。
