波导缝隙天线    lingda111请进

请问一下单缝仿真时确定缝隙谐振长度     波导一边设置成波端口  另一边的短路面怎么设置 谢谢

另一边的短路面与缝隙中心距离为 1/4波导波长

是的  短路面在缝隙中心距离为1/4波导波长   距离波端口为1/2波导波长   但是hfss仿真报错不知道问题出在哪里    能加一下你qq吗?

是的  短路面在缝隙中心距离为1/4波导波长   距离波端口为1/2波导波长   但是hfss仿真报错不知道问题出在哪里    能加一下你qq吗?

hfss仿真我不会用的。feko的看下这个帖子：
http://bbs.rfeda.cn/read.php?tid=60726

这个帖子  也是feko建模的吧

在feko中怎么建立偏置曲线和谐振长度的  优化关系啊?   那位朋友提的问题 也没有说清楚

关于缝隙谐振长度，看下这2个帖子：
http://bbs.rfeda.cn/read.php?tid=67702
http://bbs.rfeda.cn/read.php?tid=60683
有描述：

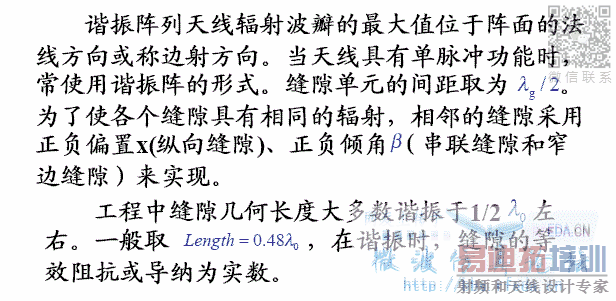

缝隙谐振长度lambda/2,没有考虑互耦，但其实谐振长度应该在0.48*lambda左右.

      对整体波导缝阵隙阵天线设计而言，怎样确定每个缝隙的偏置和长度，来达到最佳的天线旁瓣抑制性能，才是非常重要的、也是个难题。

你好     您能加我qq吗?   我是feko新手。很多问题要请教    hfss提取缝隙参数实在太慢了。我的qq526540188     期待您加我。

因为我看您的偏置貌似都是一样的

因为我看您的偏置貌似都是一样的    谐振长度也是一样的
