偶极子阵列天线仿真

FEKO具有很强的阵列天线仿真功能，能极大提高仿真效率、降低计算资源。
最基本的往往为最经典的。偶极子天线、一维线阵，最简单也最基本。
这个仿真，16单元偶极子天线、一维线阵，振子横向分布，单元间距半个波长。
阵列天线辐射方向图很重要的一个要求是低旁瓣，这就需要对阵列单元幅度加权。

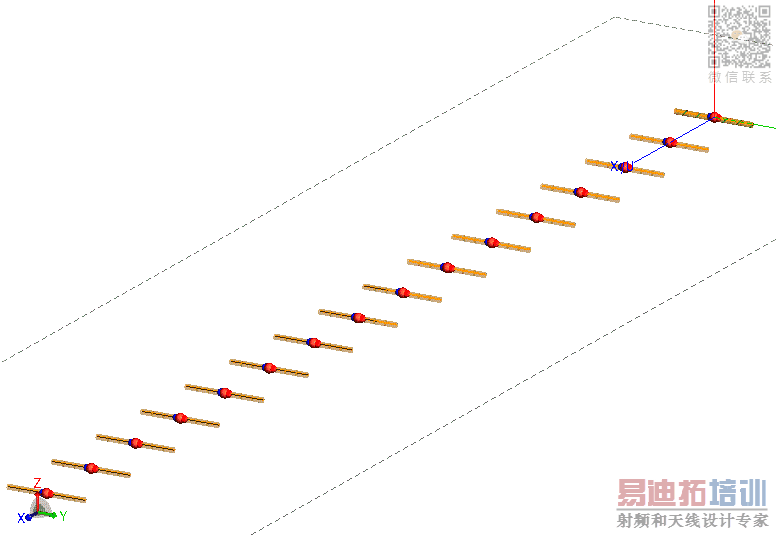

仿真模型视图：

单元幅度一致的Far3D：

单元幅度一致的16单元偶极子阵列天线，phi=0度的远场方向图：

阵列单元幅度加权：

幅度加权的Far3D：

幅度加权的16单元偶极子阵列天线，phi=0度的远场方向图：

经过幅度加权的阵列天线远场方向图，第一旁瓣降低到-25dB。

果然是比较方便好用的呀

想问lingda两个问题：1.偶极子天线长度是多少?是全波偶极子还是半波偶极子? 2.幅相加权给出的这组数据是如何得到的?

1.偶极子天线长度是半波长。
2.幅相加权数据是根据旁瓣电平和单元数量，求泰劳分布所得。

泰勒分布的公式能贴出来，简单介绍下吗

看一看，学习一下

关注问题  已经收藏

小编您好，我关注了您很多关于feko的帖子，我之前用的是hfss仿真阵列，HFSS的切比雪夫和泰勒的线阵在馈电的时候需要在Edit Source对激励的幅度取平方，现在我有个疑惑就是FEKO在对阵列的激励馈电时需要取平方吗?目前我feko用的是不取平方的激励，仿真出来HFSS的切比雪夫和泰勒激励与理想情况特别像，feko的结果与理想情况相差较大。另外，我在source的power选项卡中，将幅度激励归一到1W的情况下，Etotal的幅度与HFSS相差也较大，HFSS的10元均匀切比雪夫阵列，-20dB的副瓣情况下， 主瓣的幅度有90V左右，但是feko仿真出来只有13V。不知道您有没有QQ或者其他联系方式，真的很诚心的想向您请教一些问题，解决我的困惑

小编，方便与您私下交流吗?我的qq号是2740788663
