极化方式对RCS的影响，求指点！

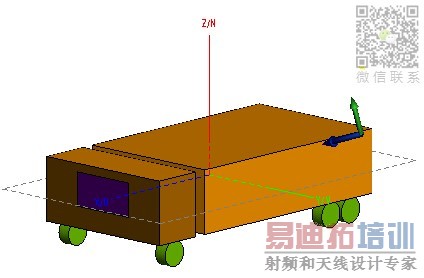

建立了一个卡车的模型，尺寸大概是7m*3.5m*1.5m
入射平面波频率设置成linearly spaced discrete points
f=10GHz-10.3GHz
入射的角度theta=70°，phi=90°-92.3°均匀转动的

对这样的模型进行VV,VH,HH,HV极化的计算，再将RCS导入matlab进行简单地二维成像，想知道图像为什么会有这些差别?

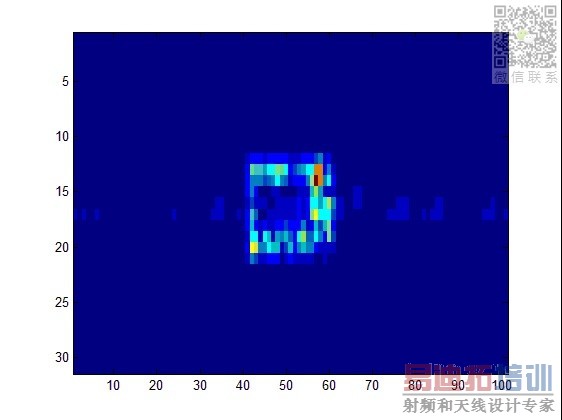

VV

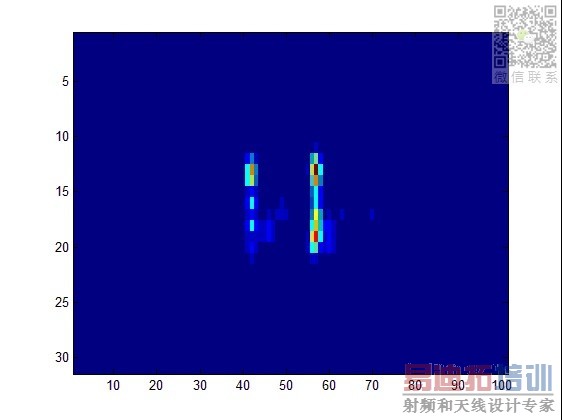

HH

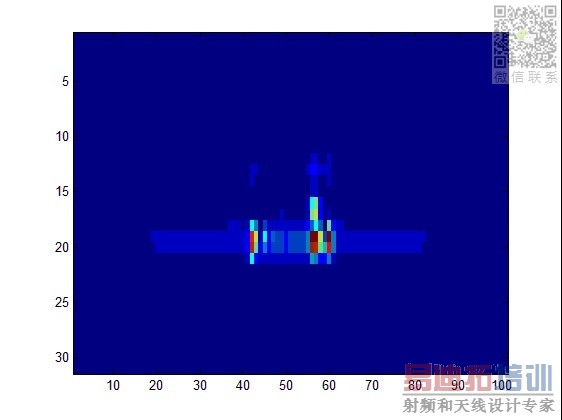

VH

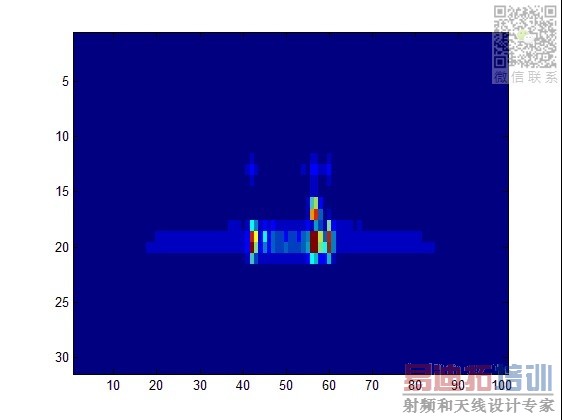

HV

比如VV极化能比较明显的看出是个矩形，HH极化中平行于方位向的边都没有了，HV和VH极化中却有明显的强散射点?
我看了一点散射机理方面的书，上面说奇次散射的归一化散射矩阵是s=[1 0;0 1]，我以为就是意味着奇次散射不会改变平面波的极化方式。车身的上平面应该发生的都是一次散射吧，可是为什么VV和HH的图差那么多呢?
恳请大神指点一二啊
完全没有头绪

我感觉要从公式出发吧
极化方式不同时，电场磁场方向会发生变化，公式中计算RCS对结果也就不一样了
我也是个小白，也不太懂
顺便问下，feko里交叉极化怎么设置?谢谢哦

我用的feko5.5，我是这么理解的：
入射波的极化方式就是在feko设置的时候设置极化角度，0度的时候是垂直极化，90度的时候是水平极化。
接收机的极化方式可以在最后生成的.ffe文件里找到，3、4列的数据是水平极化，5、6列的数据是垂直极化。
如果要交叉极化，就自己配对一下，比如设置的垂直极化，在结果文件里找水平极化，也不知道对不对啊。

有没有好心人解答一下

我感觉入射波的极化方式你理解的不对啊，并不一定0度就是垂直极化。要看你的扫描方向，极化是相对于扫描方向定义的。

如何在结果文件里找极化方式啊?

极化不应该是相对于平面电磁波入射的方向吗，和入射方向垂直的面上有两个电场分量，然后两个分量合成的方向就是极化方向，所以我感觉比如有好几个面的目标，每个面的极化方向可能都不一样?
我也很懵逼。以前也有看到说feko里面绿色箭头指向的是极化方向

我用的FEKO5.5，在.ffe文件里有7列数据，第3和4列是水平极化的两个分量，第5和6列是垂直极化的两个分量
