请教:关于SMA天线走线的疑问

录入:edatop.com     点击:

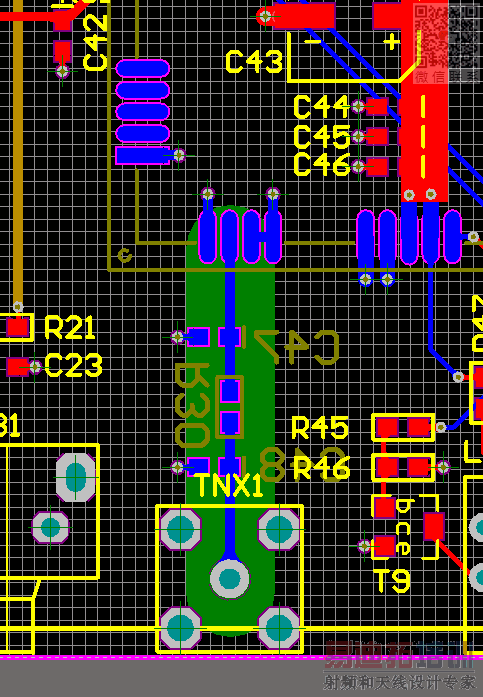

今天遇到一个4层板,其中用的M35 GPRS模块,天线出口的位置如图TNX1所示,模块到天线座的走线在底层,但是在地平面层画了一条很粗的线,不知道他这么画的作用是什么?请大神指点迷津。

地平面层放一个粗的铜箔是表示这里没有铜,可能是,以这个地平面做阻抗匹配无法做到50欧姆,你看看天线底下其他层上有没大面积的地铜箔?

底层的铺铜也避开了。顶层的同还在

按我的理解,他是以顶层为参考平面进行的阻抗设计。
但是走线在底层,参考平面为顶层,板厚怎么讲也在1mm~2mm之间,这么细的走线,阻抗不可能是按照50欧姆设计的了。

GND层是负片吧?画线代表没有铜。其实一般我用Pour cutout的。应该是隔层参考做阻抗,是不是50R不好说。

为了匹配阻抗,因为gnd到bot的厚度不够,所以把gnd扑通开窗,用top的扑通来当参考面
