遇到一个奇怪的事情?

录入:edatop.com     点击:
我的一个元件封装
焊盘大小一样
焊盘间距一样


但是当设定的安全间距大于焊盘间距的时候
在DXP里面显示有的焊盘是红色的
有的焊盘是绿色的
其中红色焊盘与相邻焊盘的间距明显小于设定的安全间距
但是还是显示为红色
请问各位为什么呀?
谢谢

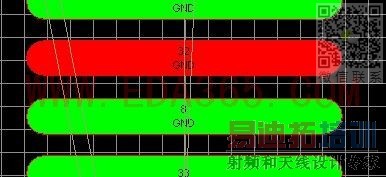

这个是图
谢谢


鼠标放到绿色出错地方,会显示出错的信息的。

中间红色是因为他2边都是GND网络,也就是同一个网络,不同网络之间报错

没有显示

知道了
非常感谢
