这两个ascii码差别在哪?
录入:edatop.com 点击:
想盗版一个自己的类似于protel的库,
可是ascii码看了半天不知道怎么回事,
高手帮帮忙 谢了。

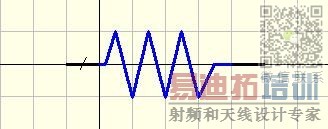

这是在原点处的时候:
这是对应的asc文件打开后的ascii码:(复制一部分不同的)
Component_1
Part
0 0
Pin 0 0 4 0 0 0 10 10 0 2 0 'n1' '1'
Pin 0 0 4 0 0 0 10 50 0 0 0 'n2' '2'
Polyline 1 0 16711680 0 10 50 0 45 0 40 -10 35 10 30 -10 25 10 20 -10 15 10 12 0
10 0
Polyline 0 0 0 0 2 6 2 4 -2
EndNormalPart
EndDeMorganPart
EndIEEEPart
EndComponent
这是在原点处左一格时:
对应的ascii码:
Component_1
Part
0 0
Pin 0 0 4 0 0 0 10 0 0 2 0 'n1' '1'
Pin 0 0 4 0 0 0 10 40 0 0 0 'n2' '2'
Polyline 1 0 16711680 0 10 40 0 35 0 30 -10 25 10 20 -10 15 10 10 -10 5 10 2 0 0 0
Polyline 0 0 0 0 2 -4 2 -6 -2
EndNormalPart
EndDeMorganPart
EndIEEEPart
EndComponent
可是ascii码看了半天不知道怎么回事,
高手帮帮忙 谢了。
这是在原点处的时候:
这是对应的asc文件打开后的ascii码:(复制一部分不同的)
Component_1
Part
0 0
Pin 0 0 4 0 0 0 10 10 0 2 0 'n1' '1'
Pin 0 0 4 0 0 0 10 50 0 0 0 'n2' '2'
Polyline 1 0 16711680 0 10 50 0 45 0 40 -10 35 10 30 -10 25 10 20 -10 15 10 12 0
10 0
Polyline 0 0 0 0 2 6 2 4 -2
EndNormalPart
EndDeMorganPart
EndIEEEPart
EndComponent
这是在原点处左一格时:
对应的ascii码:
Component_1
Part
0 0
Pin 0 0 4 0 0 0 10 0 0 2 0 'n1' '1'
Pin 0 0 4 0 0 0 10 40 0 0 0 'n2' '2'
Polyline 1 0 16711680 0 10 40 0 35 0 30 -10 25 10 20 -10 15 10 10 -10 5 10 2 0 0 0
Polyline 0 0 0 0 2 -4 2 -6 -2
EndNormalPart
EndDeMorganPart
EndIEEEPart
EndComponent
我也看不懂
很明显是构成这个元件的每一段线条的坐标不一样,不知道小编研究这个用意何在?
我自己做一个eda软件 想用protel的器件库 想看看他们是怎么做的
他们坐标上的差距有什么规律呢?期待进一步解答 谢谢
呵呵,你是高手,居然做EDA软件,我只是随便说说而已。
哇;你浙大的?
