AltiumDesigner画原理图时只交叉不想交怎么设置

录入:edatop.com     点击:

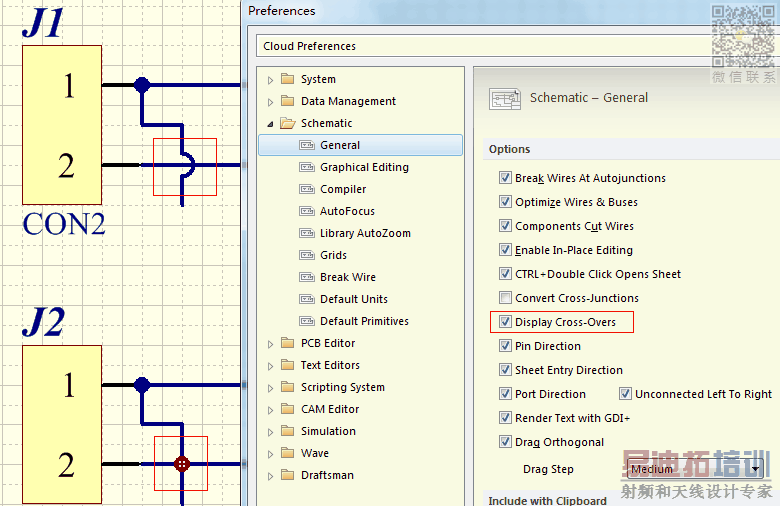

画原理图的时候,交叉的地方系统自动连接成节点,但是实际电路图不需要,怎么设置啊


你画线的时候不要经过下面引脚的结点就不会相连的


嗯嗯,是这样的的,谢啦~

其实还可以这样,需要连接就加个手工结点。


第二种方法好

学习了,谢谢小编
