这样的叠层图是怎样画出来的?

录入:edatop.com     点击:

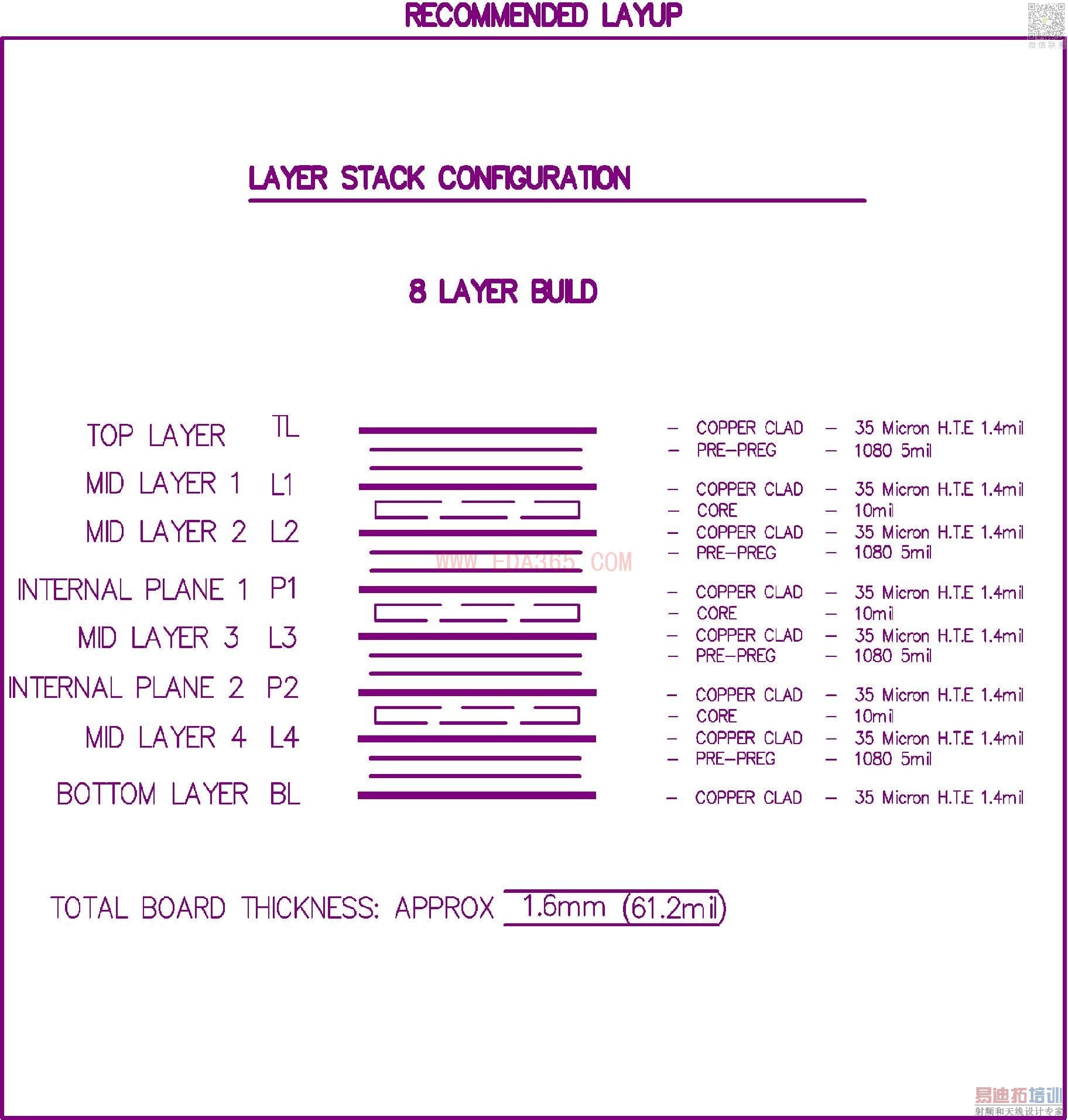

在AD自带的例子经常会看到这样的叠层图或者关于PCB的详细信息表,请问这样的图或表在AD里是怎么做出来的,难道是在AutoCAD里画好了再导入进来的?
我在PADS软件里也经常看到叠层图,不知是怎样做出来的。



这张是全图:
