请教一个阻焊膜的问题
录入：edatop.com 点击：
贴片元件的焊盘因为有一层TopSolder,所以制版后上面不会有阻焊膜，直插元件的焊盘只有外面一圈有TopSolder，为什么做成板子后里面那一圈焊盘上也没有阻焊膜?
你说的里面具体指的哪里啊?！
其实直插焊盘中间也是有SOLDER的，不信可以到CAM350里看看。

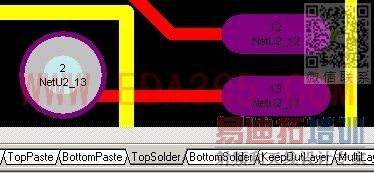

就是紫色的圆圈里面灰色的那一圈焊盘
为什么电脑上看不到呢?
你用分层显示 就可以显示到的 只不过不是紫色而已
那是完全覆盖的，因为焊盘是多层属性的，所以切换到单层时也是看不到！
我知道怎么让焊盘上的SOLDER层显示出来了。

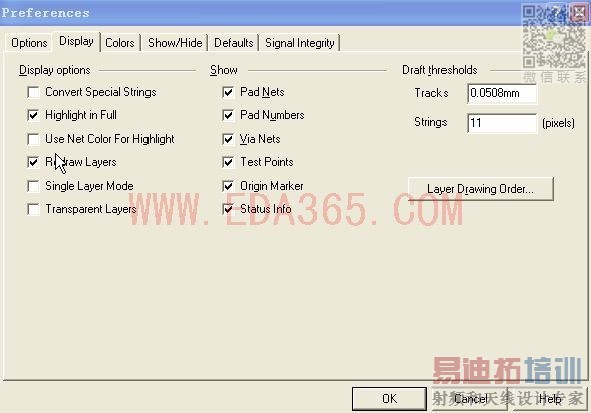

在PREFERENCES对话框里点DISPLAY标签，点LAYER DRAWING ORDER，选择MULTI LAYER，点DEMOTE，把MULTILAYER放到SOLDER层下面就行了。
看不看得到有什么意义吗，Solder是覆盖到整个焊盘的。而且比焊盘大一圈。
