这个DRC错误是由什么引起的？
录入：edatop.com 点击：

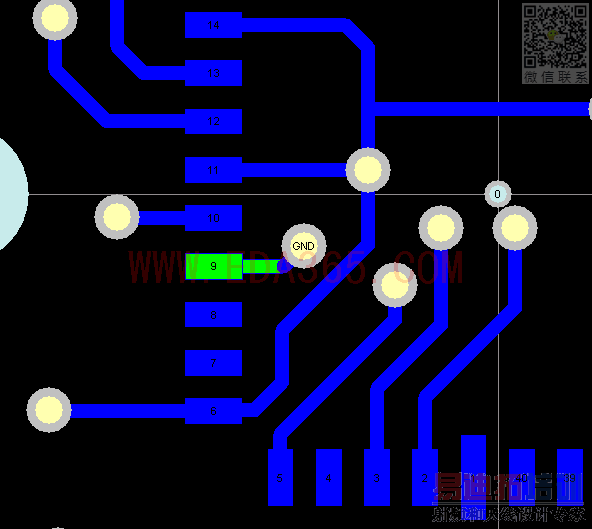

我在画pcb的时侯，老是会由这个情况，请问大侠是什么原因导致DRC错误发生?
查看DRC输出文件，所有错误都有详细说明，根据上图看可能这个第9脚有重叠的焊盘
有网络的和没有网络的连在一起就会报短路错误。
焊盘和过孔不是同一个网络
怎么就一个有网络呀，难道你不是根据网络去画的吗?
不属于同一网络
