AD6端口方向的问题
录入：edatop.com 点击：
我用AD6画了一个原理图，编译有错误，提示：
Net Net CR13_1 Contains multiple input Ports[Port -RE+DE,Port -RE+DE,Port -RE+DE].
请问高手，这是什么错误?该如何消除?
谢谢！
Net Net CR13_1 Contains multiple input Ports[Port -RE+DE,Port -RE+DE,Port -RE+DE].
请问高手，这是什么错误?该如何消除?
谢谢！
初步估计是你CR13_1这根线上连着三个相同名字的Port(就是那个Port -RE+DE)，你把Port设成全局的看下。
谢谢！
再请问如何设置成全局的?

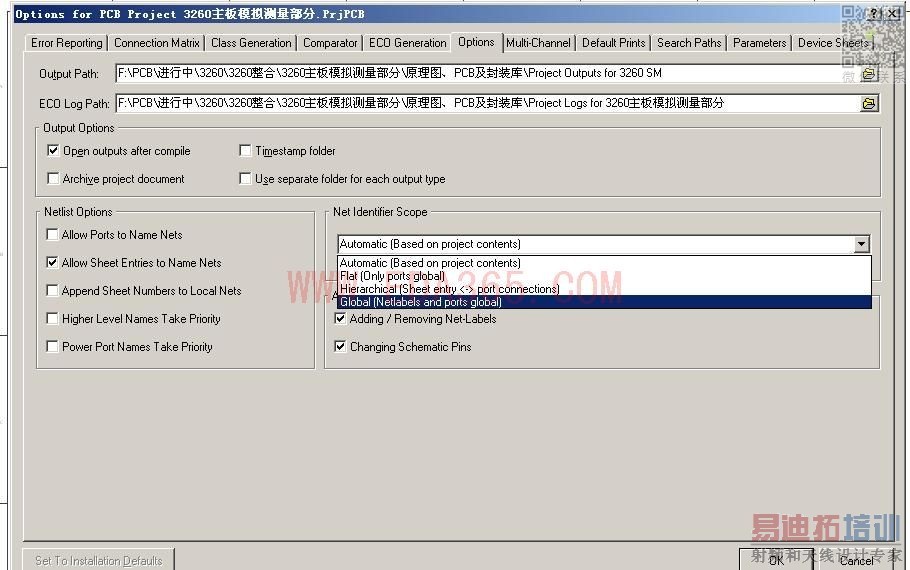

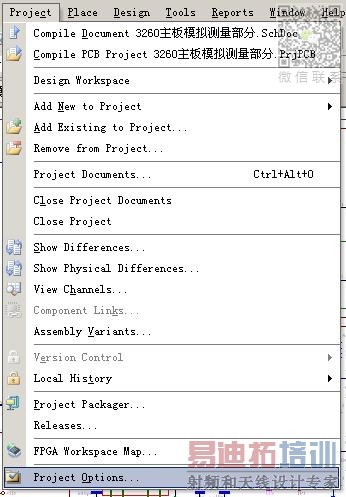

如下图：
谢谢！
编译原理图是没问题了，可是编译PCB工程还是出现同样的问题。
请高手指教，谢谢！
高手在哪?
