gerber file導出的問題
录入：edatop.com 点击：

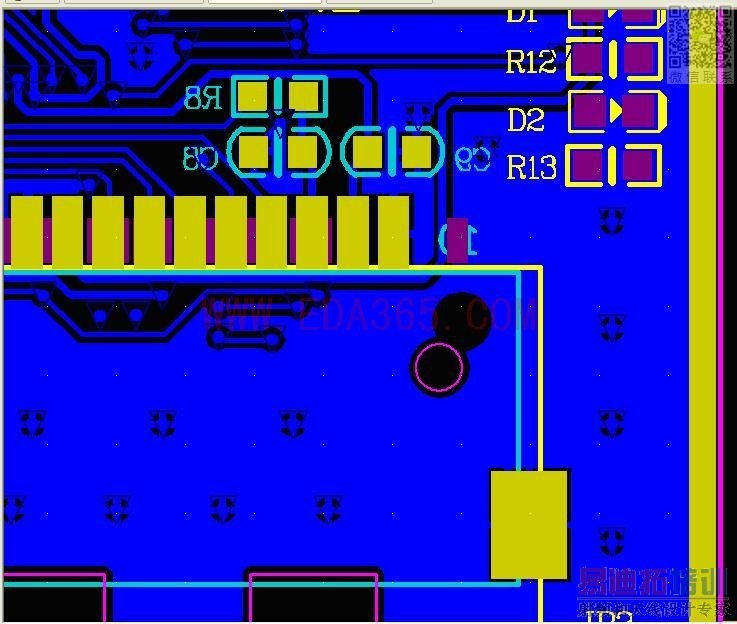

請各位高人指點,為何在pcb里我的文件中在keepout layer中有四個圓孔.而導出為gerber為卻只看到兩個孔?

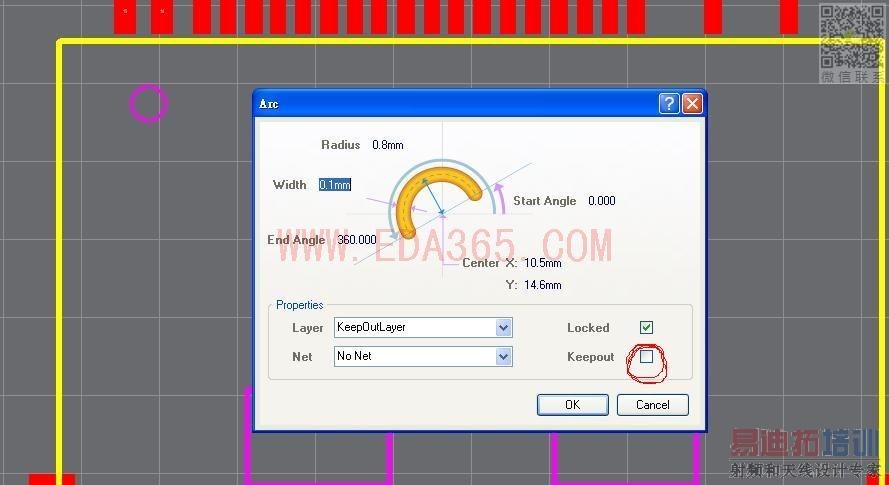

呵呵,突然就搞定了...原來,雖然放在keepout layer但這個孔它就是不能再打上"keepout"這個勾,,,不然,,就真的制不出來了..
呵呵
那个对钩起什么作用啊?能说的详细点吗?那么如果给制板厂发pcb文件会不会有影响呢?在画外框时用加吗?我一直也没加这个东西。那么用禁止布线层开圆孔到底是加还是不加啊?我之前做的一直都没加，也没发现出现什么问题啊?老兄能用简体中文吗，我怎么看繁体的这么别扭呢?有不少不常见繁体也不熟悉。
锁定,如果勾上了,就导不出来
5# zhch8728
你说的是locked那个对勾√吗?还是keepout那个对勾√啊?我问的是keepout那个对勾√，是什么时候该选，什么时候不该选?
6# 吴鸣
查看帮助 选中KEEPOUT选项 后，在出光绘的时候会不显示 keepout
