怎么设置让移动元件时,画好的线也一起移动呢?我一移动元件就会让画好的线不再和元件连接,从而报出鼠线.
还有一个是每次画线怎么设置线宽呢?总不能画好后才再设置哦。
急请高手指点。
然后一样是按M+D,点中要移动的元件!
选择Edit width Rule,出现以下对话框:
按图中的说明进行设置好后,以后每次修改线宽,只需要按TAB键,在弹出的第一个对话框中的Trace Width中修改即可!
还有一个是每次画线怎么设置线宽呢?总不能画好后才再设置哦。
急请高手指点。
原理图中,按M+D,点中要移动的元件,即可!

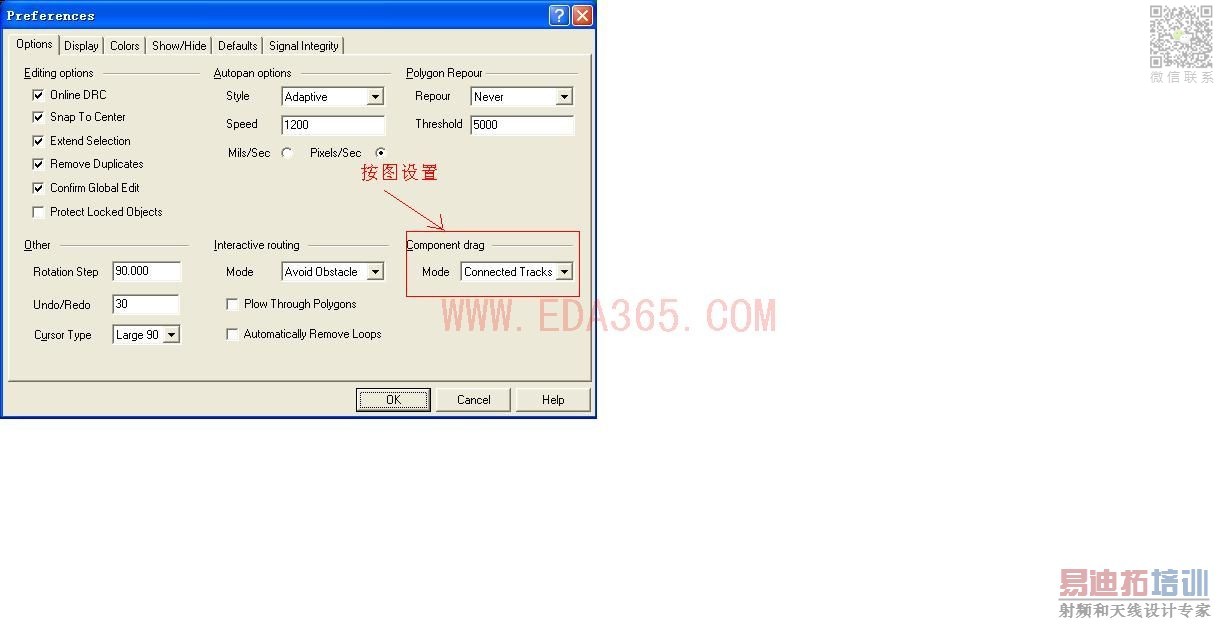

PCB中先按下图设置:
然后一样是按M+D,点中要移动的元件!
修改线宽,要在放置走线的过程中按TAB键,弹出下图对话框:

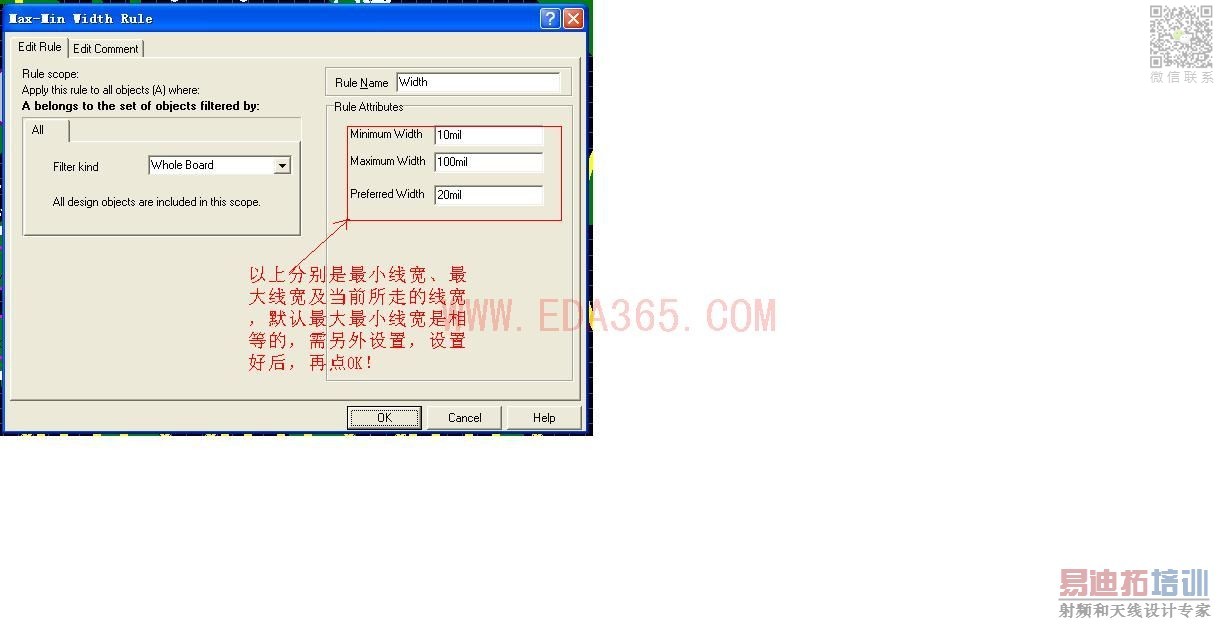

选择Edit width Rule,出现以下对话框:
按图中的说明进行设置好后,以后每次修改线宽,只需要按TAB键,在弹出的第一个对话框中的Trace Width中修改即可!
不错,学习了
这个方法还真不会,学习学习。
这是原理图的移动,关注PCB的
protel的pcb中好像不行吧?
移动元件时,引脚上的线也一起移动,这个功能其实跟没有一样,99se的推挤功能是在太差了
好问题,我想那也是原理图的移动功能哦!
