Altium Designer 编辑原理图画导线出问题了?

录入:edatop.com     点击:
各位大侠们:我的AD6.9在编辑原理图是用导线连接元件的管脚时,靠近管脚光标不会出现红色的“叉”,还是跟原来的颜色一样,但画出的导线还是可以用编译时没出现问题,不知道是什么问题呢?请各位帮忙下,谢谢!

你在制作元件时是不是把电器节点弄反了。

2# 吴鸣

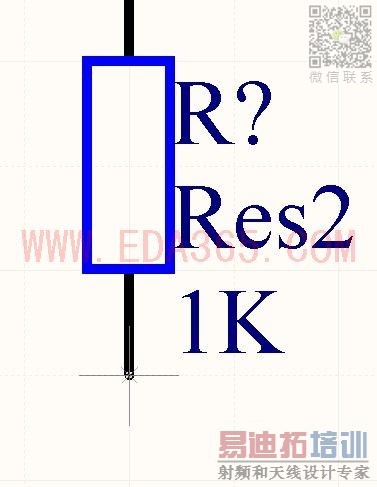

不是连接自己制作的元件会出这样的问题,而是系统里默认的所以元件连接都是这样的。附上图片:
