前些日子，LAYOUT群里的一个朋友说起由于AD6与99SE版本不同所引起的一个问题，详细如下：
"在99里规则设置铺铜方式是十字连接，然后铺完铜，焊盘就是十字连接，过孔则不会，而在AD6中，采用同样方式的十字连接，铺完铜，焊盘与过孔都成了十字连接。“
朋友要的效果是希望AD6像99SE一样，过孔不需要十字连接，因此需要找到解决的办法！
不知道有哪位朋友有注意到这个问题，以及是否知道解决的方法?谢谢了！

在规则里面的敷铜设置...
具体是Plane选项下面Power Plane Connect Style的Connect Style中选择Direct Connect即可...
很是奇怪为什么要选择这种方式,这种方式在焊接的时候散热很不好...如果绝对十字连接的线太小了,可以在规则里面把线设宽...

2# weign
您好像没明白我的意思，按照您的方法试过以后，过孔依然还是十字连接！

3# edalulu0201
更正下,因为本人从不这样敷铜,刚又没有打开软件,所以搞错了...

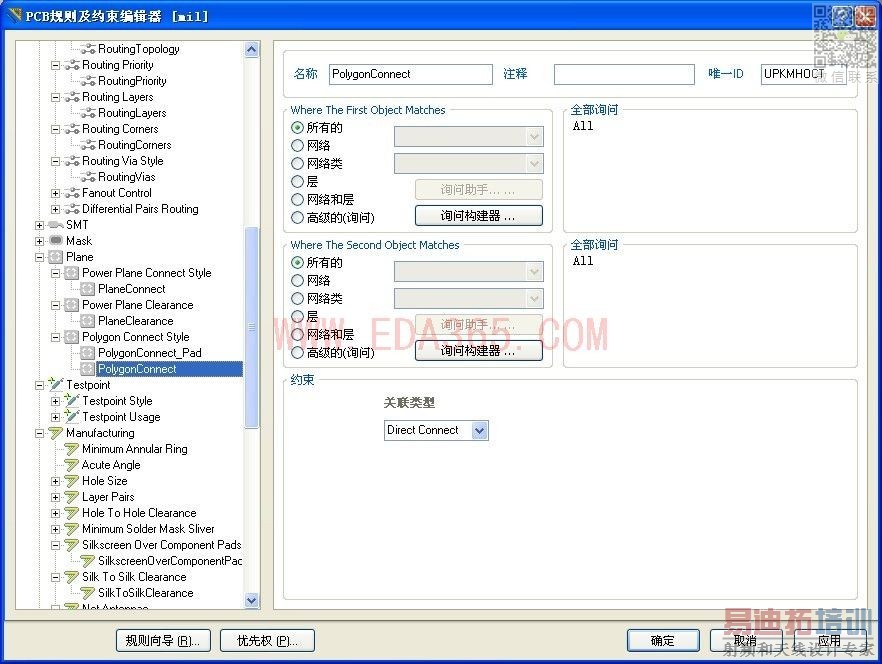

应该是在Polygon Connect选项下面进行同样设置即可...

是不是應該將via与pad分開設置成為兩個class然后各自設定鋪銅rule...

4# weign

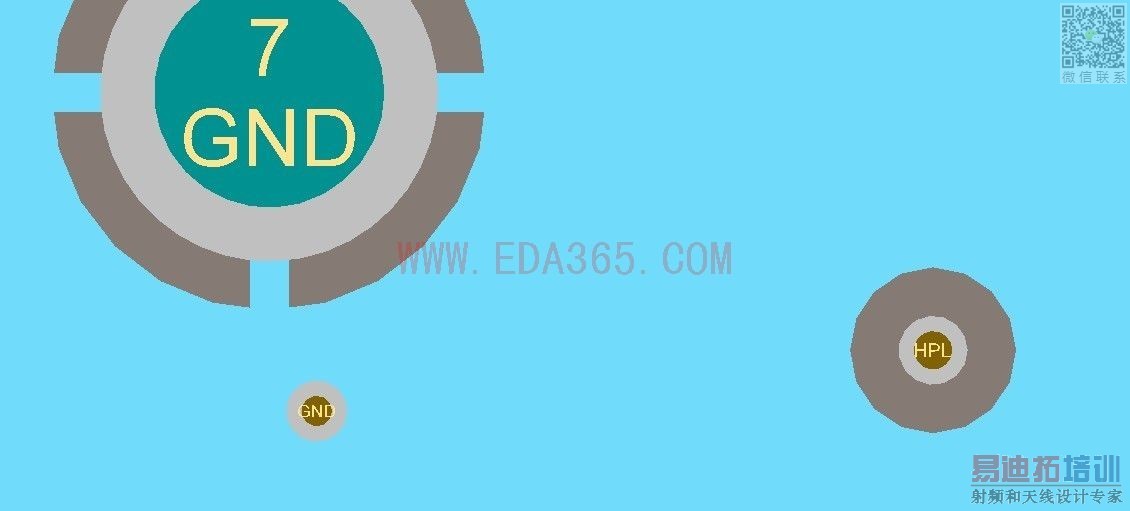

我要的是效果是规则设置成十字连接，焊盘遵照规则是十字，而过孔不需要，可是我尝试过了，在AD6中，过孔还是十字连接的。（99SE中，过孔就不会这样）

6# edalulu0201

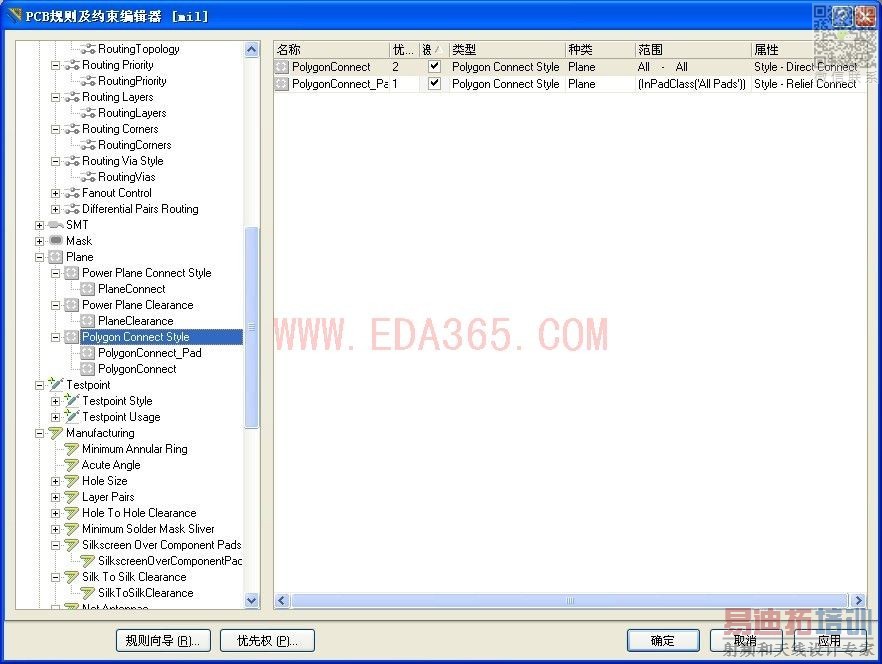

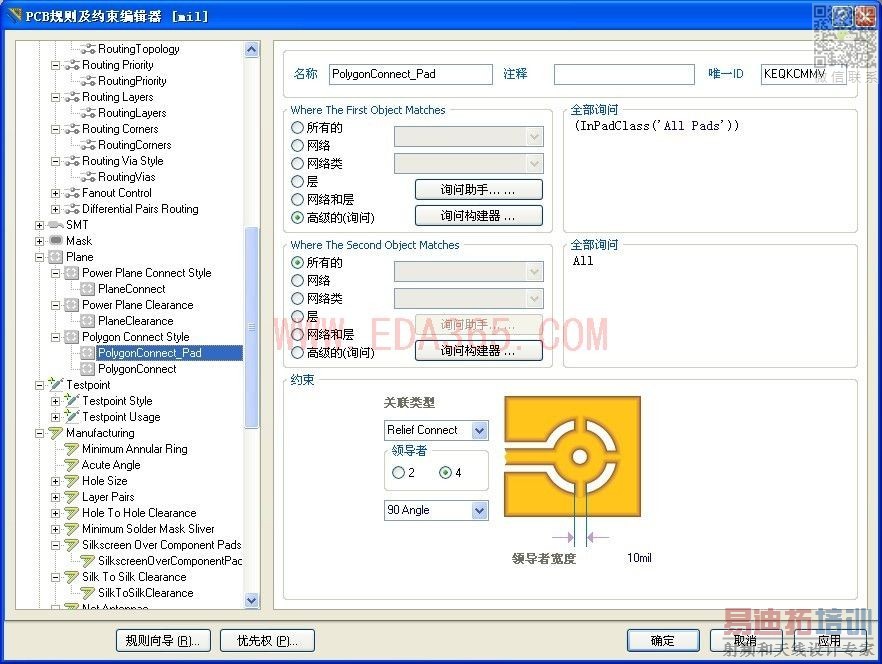

我试过...过孔可以做到全方位连接...至于你想保持焊盘是十字连接,可以按照5楼那位仁兄的建议进行类的划分

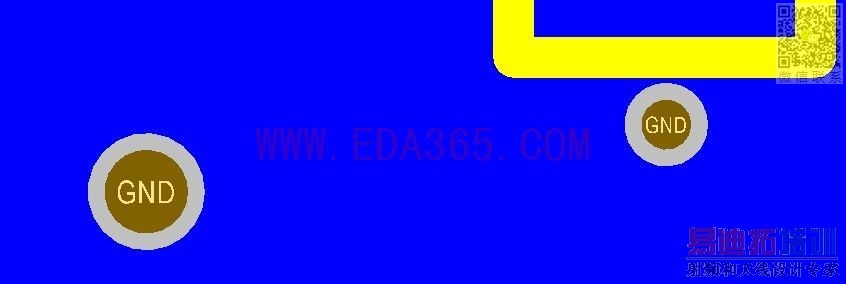

上图,事实说话
