99se能否删除连线,但不删除元器件?

录入:edatop.com     点击:
用99se复制一块别人的pcb板,准备重新布线,但是元器件的位置想保留,有没有办法把板上所有的连线一起删除但不删除元器件?


复制过来的pcb好像没用

用AD加上网络,再用2楼的方法就可以了!

   还有就是选着同类的无网络的线!删除

复制过来的PCB要用特殊粘贴,Edit-----Paste Special-----Keep net name----Paste
然后用2楼的方法即可

好东西分享

无论有无网络都可以使用隐藏相应板层的方法删除所有布线

学习了,哈哈

学习
2# protel

lhhuan 的方法真实用 顶 高手

我一直也想知道有什么方法可以复制后粘贴不丢net   哈哈谢谢

5#楼的方法很好

用菜单中选择Edit------Paste Special-----Keep net name----PasteEDA365

我也想知道...

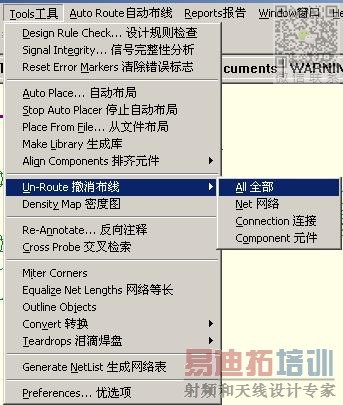

快捷键UA
