原理图里连接的很好的二极管到了pcb里就没有和相应的元件链接

录入:edatop.com     点击:

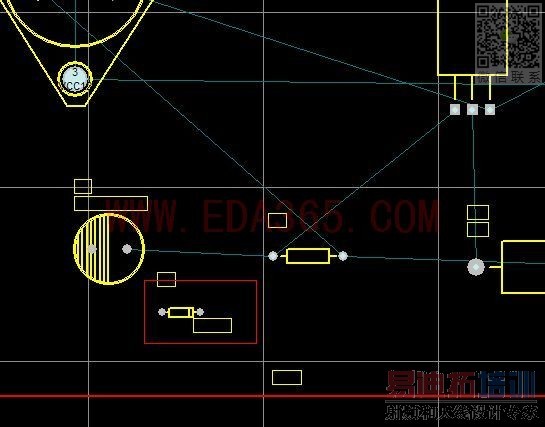

原理图里连接的很好的二极管到了pcb里就没有和相应的元件链接!这是怎么回事啊?



查一下脚的序号对不对,有些原理图是A,K需要改成和你PCB封装一样就行了.

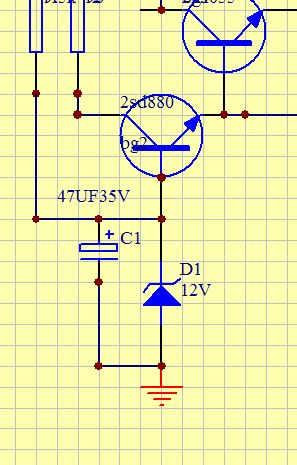

看一下原理图中连接稳压管的导线是那种类型的。

那个二极管用的是稳压管的符号但封装库是用的2n4148型开关管的封装,难道和这个有关?

原理图和pcb离得属性都是ak

能否说的清楚一点

6数的意思是导线是用W画的还是PL画的,要用PW画才有电气连接意义.

查一下脚的序号对不对,有些原理图是A,K需要改成和你PCB封装一样就行了

其他的都没问题就这个不对。

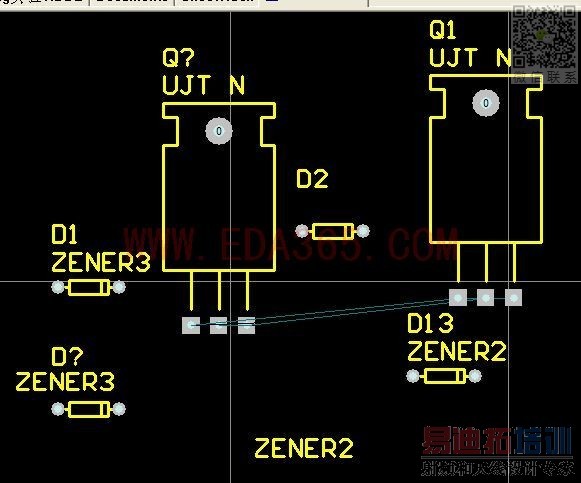

欢乐其他的二极管也是如此,三极管没事!刚才我又换了那几个二极管的封装也不行。

我又换了一个原理图库里的二极管符号封装用的和那几个没有连接上的二极管用的一样的服装可这次连接上了看用protel自带的原理图库离得元件连不上用机下载的原理图里美女的元件可以连上,这怎么回事啊?

可能是库文件有问题吧!

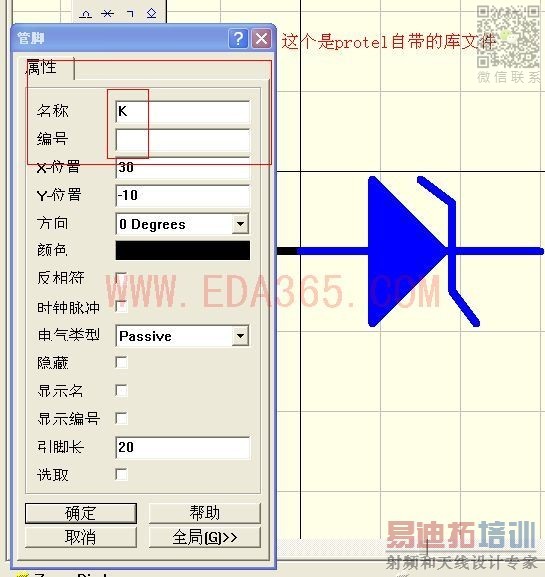

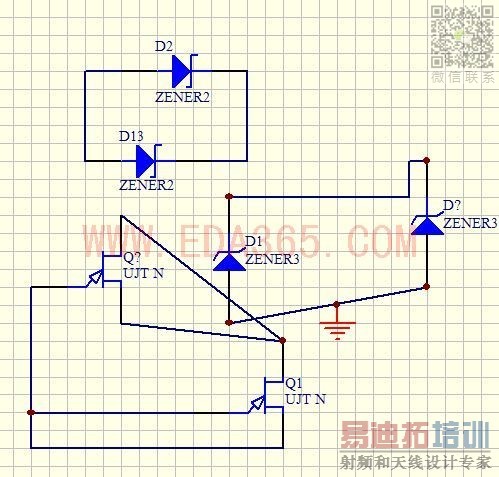

不知道是摆设元器件属性里的管脚编号和管教名字有关系你们看看图巴!

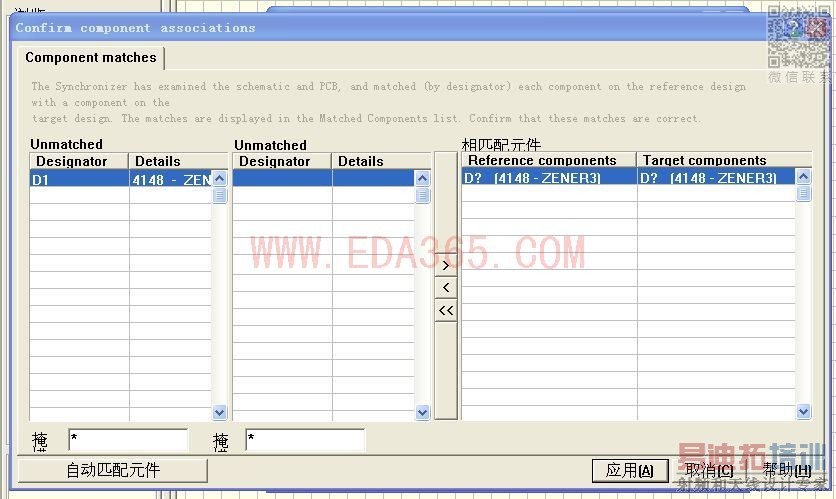

我用自己下载的原理图库文件里面的1n4001行管子的符号,封装用的还是4148,更新pcb后可以显示连接线

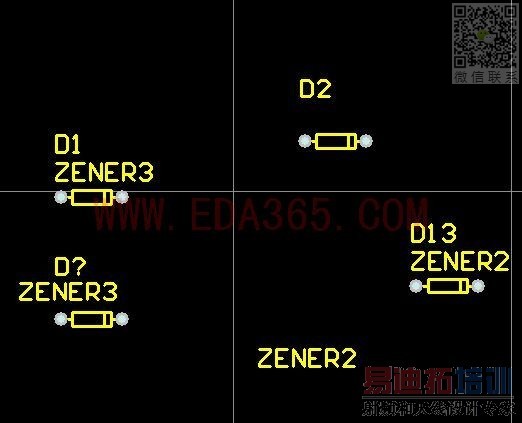

但用自带的原理图库文件里面的二极管,封装是4148更新pcb后没有显示连接线
两个不同的原理图库离得两个二极管的属性里面的管教名字和编号也不相同。是不是这个问题引起的啊



自带的那个管脚编号没有,当然对不上了。名称只是一个标示而已,原理图和pcb封装管脚的对应主要是靠管脚的编号。建议你自己做一些元件的封装就都清楚了。

学习中

確認一下原理圖符號和PCB封裝的PIN號及名稱是否一致?再就是原理圖是否有ERC無誤?
