布线一直困扰我的问题
录入：edatop.com 点击：

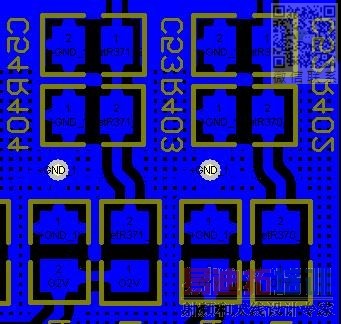

做单面板，在画PCB板时，底层的代表颜色是蓝色，把插件放顶层，把SMD元件放在底层，SMD的焊盘也变成蓝色，因为在底层画的铜摸线和填充的颜色都是蓝色的，所以在SMD的焊盘上放填充时，就看不见SMD焊盘的大小了，该怎么办啊?希望知道的朋友能讲解一下，谢谢！
2# wulin
如果我在SMD焊盘上放一块矩形填充那不就看不到SMD焊盘的大小了吗?
你可以分层查看！这些都是默认的不用去太在意
你可以设置一下只显示哪几层的。
分层看是最方便的
6# READLIDE
具体怎么分层看啊?麻烦你说的详细点哦，谢谢！
按SHIFT +S键就可以进行单层模式查看了。
打开阻焊，透明显示。
添加阻焊层！bottom solder
Ctrl+D 在显示/隐藏属性对话框中把其他的都点选隐藏，就剩焊盘就可以看焊盘了。
