pcb布线铺地

录入：edatop.com 点击：

在存模拟电路，pcb的地可不可以直接用覆铜来完成（在覆铜之前，所有的地都不管）。

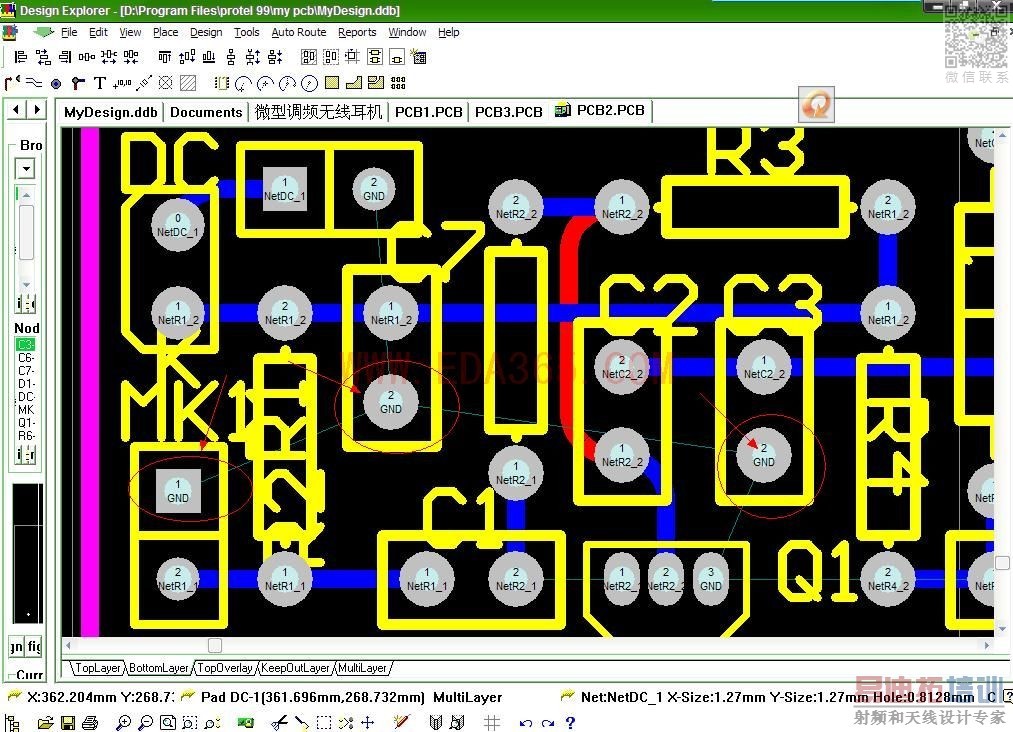

实图

注意反馈，采样的GND要单独处理。
其它的GND可以灌。

可否请jimmy详细解释一下?
