如何设置电源层个地层的尺寸?

录入:edatop.com     点击:
我画一个板子

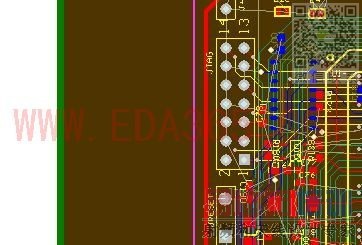

设置了禁止布线的区域(就是途中粉红色的框)
绿色和棕色的是地层个电源层
但是为什么电源层和地层的尺寸还是超过了这个框的尺寸呀?
那么该如何让设置这些内电层的尺寸呢?
谢谢


我用的是DXP

用电源层分割 自己画出需要的尺寸

请教具体怎么设置呀?
用那个菜单命令呀?

要是不会分割内电层,你就在你的内电层沿keetout用P-L画无网络线,对边缘进行20H原则(前提是你的内电层是负片)!
